10mm PCBతో LED T8 ట్యూబ్ హౌసింగ్: US కొనుగోలుదారు FAQ, ఫిట్ చెక్‌లు మరియు 2026 కోసం సోర్సింగ్ గైడ్

US లైటింగ్ కొనుగోలుదారుల కోసం కీలక టేకావేలు

పదబంధంJE సెమీ-అల్యూమినియం/సెమీ-ప్లాస్టిక్ ట్యూబ్-హౌసింగ్ నిర్మాణంఈ ఉత్పత్తి వర్గం వెనుక ఉన్న ప్రాక్టికల్ ఆర్కిటెక్చర్‌ను వివరిస్తుంది: 6063 అల్యూమినియం బేస్ LED బోర్డ్‌ను కలిగి ఉంటుంది మరియు వేడిని నిర్వహించడంలో సహాయపడుతుంది, అయితే పాలికార్బోనేట్ డిఫ్యూజర్ కనిపించే ఆప్టికల్ కవర్‌ను ఏర్పరుస్తుంది. ఆ విభజన ముఖ్యం. అల్యూమినియం PCBకి స్థిరమైన మౌంటు ఉపరితలం మరియు ఊహాజనిత యాంత్రిక వెన్నెముకను ఇస్తుంది; డిఫ్యూజర్ ప్రదర్శన, కాంతి ప్రసారం మరియు బోర్డుకి ప్రాప్యతను నియంత్రిస్తుంది. ఇది కేవలం అలంకరణ షెల్ కాదు.

US కొనుగోలుదారుల కోసం, మొదటి ప్రశ్న ధర కాదు. ఇది అనుకూలత. అనేక సాధారణ LED ట్యూబ్ బోర్డుల కంటే 10 mm PCB ఇరుకైనది, మరియు డ్రైవర్ డిఫ్యూజర్‌కు వ్యతిరేకంగా నొక్కకుండా లేదా ఎండ్ క్యాప్స్‌తో జోక్యం చేసుకోకుండా తప్పనిసరిగా హౌసింగ్ లోపల అమర్చాలి. JE-28 గరిష్టంగా 12 mm డ్రైవర్ ఎత్తుతో జాబితా చేయబడింది, కాబట్టి మీ డ్రైవర్ శరీరం, వైరింగ్, ఇన్సులేషన్ మరియు స్ట్రెయిన్-రిలీఫ్ వివరాలను విడివిడిగా కాకుండా కలిసి తనిఖీ చేయాలి.

ప్రామాణిక JE-28 IP20. ఇది ఇండోర్ లూమినియర్‌లు మరియు రెట్రోఫిట్-స్టైల్ ట్యూబ్ అసెంబ్లీలను డ్రై చేయడానికి సరిపోయేలా చేస్తుంది, స్వయంచాలకంగా వాష్‌డౌన్ ఏరియాలకు లేదా ఎక్స్‌పోజ్డ్ ఫిక్చర్‌లకు కాదు. JE ప్లాంట్ లైటింగ్, రిఫ్రిజిరేటర్ లైటింగ్ మరియు అవుట్‌డోర్ పార్కింగ్ వంటి అప్లికేషన్‌ల కోసం వాటర్‌ప్రూఫ్ ట్యూబ్-హౌసింగ్ స్టైల్స్‌ను కూడా అందిస్తుంది, అయితే వాటిని తగిన వాటర్‌ప్రూఫ్ కాన్ఫిగరేషన్‌గా పేర్కొనాలి. తో ప్రారంభించండి10mm PCBతో JE LED T8 ట్యూబ్ హౌసింగ్స్పెసిఫికేషన్ మరియు ప్రొడక్షన్ ఆర్డర్‌ను ఆమోదించే ముందు ఖచ్చితమైన డ్రాయింగ్ కోసం అడగండి.

JE-28 LED T8 హౌసింగ్ స్పెసిఫికేషన్‌లు: కొలతలు, మెటీరియల్స్ మరియు కాన్ఫిగరేషన్ ఎంపికలు

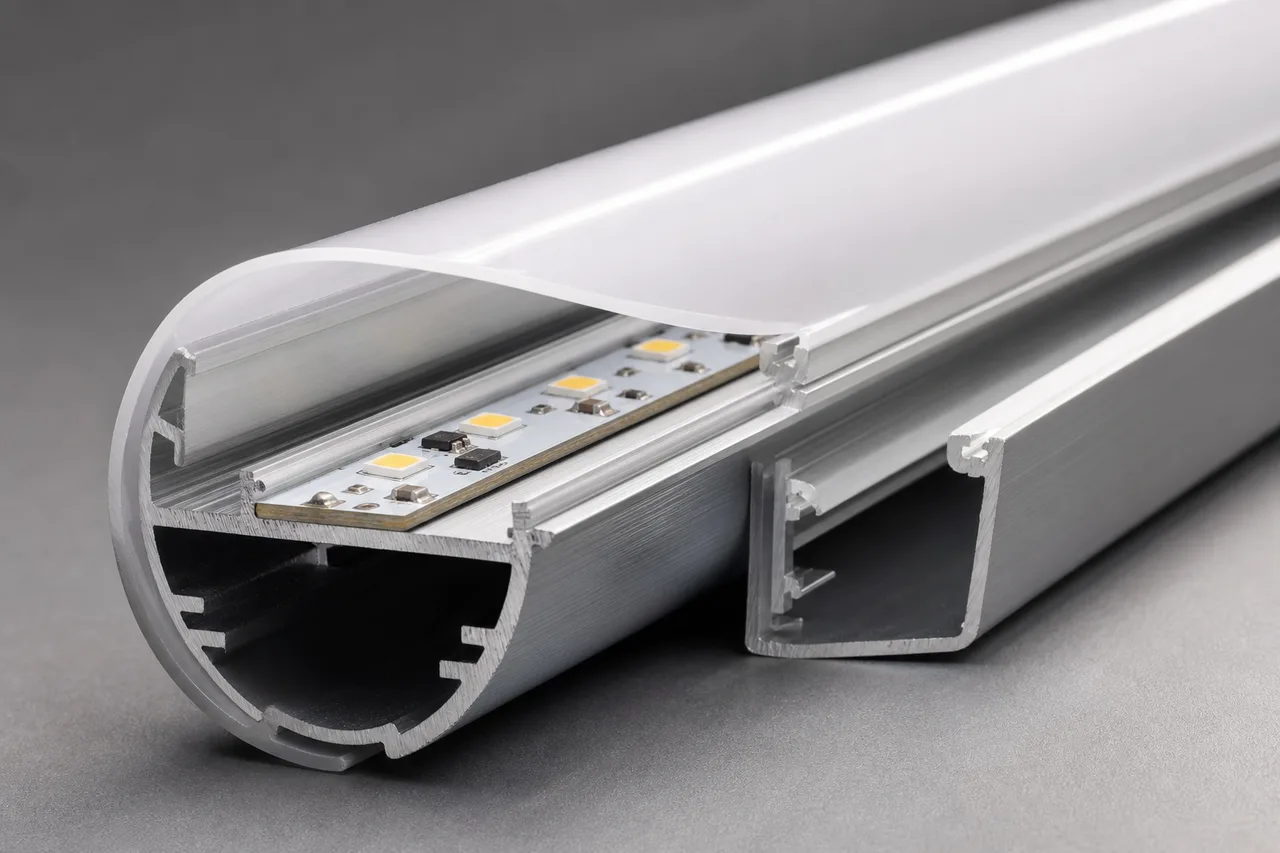

JE-28 అనేది 10 x 1.2 mm PCB బోర్డ్ పరిమాణం కోసం నిర్మించబడిన 26 mm T8 హౌసింగ్. ఆ పరిమాణం మెకానికల్ అర్హతకు ప్రారంభ స్థానం. నామమాత్రంగా 10 మిమీ వెడల్పు ఉన్న బోర్డు, దాని కాంపోనెంట్ ఎత్తు, టంకము జాయింట్లు, కనెక్టర్ ప్లేస్‌మెంట్ లేదా మౌంటు పద్ధతి హౌసింగ్ డెవలప్‌మెంట్ సమయంలో ఉపయోగించే నమూనా నుండి భిన్నంగా ఉంటే ఇప్పటికీ సమస్యలను సృష్టించవచ్చు.

హౌసింగ్‌లో పాలికార్బోనేట్ డిఫ్యూజర్ ఎంపికలు మరియు ప్లాస్టిక్ ఎండ్ క్యాప్స్‌తో కూడిన 6063 అల్యూమినియం బేస్‌ని ఉపయోగిస్తున్నారు. JE అంతర్గత డ్రైవర్ అమరికను మరియు గరిష్టంగా 12 mm డ్రైవర్ ఎత్తును జాబితా చేస్తుంది. అందుబాటులో ఉన్న పొడవులు 600 mm నుండి 2400 mm వరకు ఉంటాయి, అనుకూల పొడవులు అందుబాటులో ఉంటాయి. పొడవు, డిఫ్యూజర్ ముగింపు, ముగింపు-క్యాప్ శైలి మరియు డ్రైవర్ స్థానం ఒకే అసెంబ్లీ నిర్ణయంగా పరిగణించబడాలి ఎందుకంటే ప్రతి ఒక్కటి ఇన్‌స్టాలేషన్, లైట్ డిస్ట్రిబ్యూషన్ మరియు ప్యాకింగ్‌ను ప్రభావితం చేస్తుంది.

ఆర్డర్ చేయడానికి ముందు T8 హౌసింగ్‌కు ఎలా అర్హత పొందాలి: PCB, డ్రైవర్, డిఫ్యూజర్ మరియు ఎండ్-క్యాప్ తనిఖీలు

కేటలాగ్ పేజీలో హౌసింగ్ సరిగ్గా కనిపిస్తుంది మరియు అసెంబ్లీ సమయంలో విఫలమవుతుంది. సాధారణ కారణాలు నాటకీయమైనవి కావు: డ్రైవర్ కొన్ని మిల్లీమీటర్లు చాలా పొడవుగా ఉంది, PCB డిఫ్యూజర్ కింద వంగి ఉంటుంది, ఎండ్ క్యాప్ ట్యూబ్‌ను సురక్షితంగా ఉంచదు, లేదా కనెక్టర్ అంతర్గత వైర్ బెండ్‌కు గదిని వదిలిపెట్టదు. అల్యూమినియం ఎక్స్‌ట్రాషన్ మాత్రమే కాకుండా పూర్తి అసెంబ్లీకి అర్హత పొందండి.

1. PCB అవుట్‌లైన్‌ను నిర్ధారించండి.10 మిమీ వెడల్పు, 1.2 మిమీ మందం, మౌంటు రంధ్రాలు, రాగి కీప్-అవుట్‌లు, కనెక్టర్‌లు మరియు ఎత్తైన భాగాలతో సహా వాస్తవ బోర్డ్ డ్రాయింగ్‌ను JEకి పంపండి. నామమాత్రపు బోర్డు పరిమాణంపై మాత్రమే ఆధారపడవద్దు.
2. డ్రైవర్ ఎన్వలప్‌ను తనిఖీ చేయండి.డ్రైవర్ గరిష్ట ఎత్తు మరియు వెడల్పును 12 mm హౌసింగ్ పరిమితితో సరిపోల్చండి. క్లియరెన్స్ సమీక్షలో టెర్మినల్స్, హీట్-ష్రింక్, ఇన్సులేటింగ్ స్లీవ్‌లు మరియు వైర్ ఎగ్జిట్‌లను చేర్చండి.
3. డిఫ్యూజర్ ఫిట్‌ని తనిఖీ చేయండి.ఎంగేజ్‌మెంట్, బోయింగ్, కనిపించే హాట్‌స్పాట్‌లు మరియు రిమూవల్ ఫోర్స్ కోసం ఎంచుకున్న పాలికార్బోనేట్ కవర్‌ను పరీక్షించండి. చాలా గట్టిగా ఉండే డిఫ్యూజర్ ఎక్స్‌ట్రాషన్‌ను ఒత్తిడి చేస్తుంది; చాలా వదులుగా ఉన్న ఒకటి రవాణా సమయంలో గిలక్కొట్టవచ్చు.
4. ఎండ్ క్యాప్స్ మరియు వైరింగ్‌ని సమీక్షించండి.క్యాప్ మెటీరియల్, రిటెన్షన్ మెథడ్, వైర్ పాసేజ్, కనెక్టర్ యాక్సెస్ మరియు ఫినిష్డ్ ట్యూబ్ తప్పనిసరిగా నిర్దిష్ట ఇన్‌స్టాలేషన్ స్టాండర్డ్ లేదా కస్టమర్ ఫిక్చర్ ఇంటర్‌ఫేస్‌కు అనుగుణంగా ఉండాలా అని నిర్ధారించండి.
5. పూర్తయిన నమూనాను ఆమోదించండి.అసెంబుల్డ్ ట్యూబ్‌కి పవర్ చేయండి, హీట్ బిహేవియర్ మరియు లైట్ రూపాన్ని తనిఖీ చేయండి, ఆపై టార్గెట్ ఫిక్చర్ లేదా క్లిప్‌లలో చొప్పించడాన్ని పరీక్షించండి. ఉత్పత్తి ఆర్డర్‌ను ఉంచే ముందు ఆమోదించబడిన కాంపోనెంట్ వెర్షన్‌లను రికార్డ్ చేయండి.

ప్రాజెక్ట్ గట్టి ఫిక్చర్ క్లియరెన్స్‌లను కలిగి ఉన్నప్పుడు ఎక్స్‌ట్రాషన్ డ్రాయింగ్ మరియు భౌతిక నమూనా కోసం అడగండి. డ్రాయింగ్‌లు చూపని ప్యాకేజింగ్ మరియు హ్యాండ్లింగ్ సమస్యలను కూడా నమూనా బహిర్గతం చేస్తుంది. కార్టన్ డిజైన్ షిప్పింగ్ పొడవుతో సరిపోలకపోతే డిఫ్యూజర్ గుర్తులు, ఎండ్-క్యాప్ డ్యామేజ్ లేదా కొంచెం బోయింగ్‌తో లాంగ్ ట్యూబ్‌లు వస్తాయి. భారీ ఉత్పత్తికి ముందు వాటిని పరిష్కరించడానికి చవకైనవి మరియు US పంపిణీ రవాణా తర్వాత పరిష్కరించడానికి ఖరీదైనవి.

తరచుగా అడిగే ప్రశ్నలు: JE-28 LED T8 ట్యూబ్ హౌసింగ్ వాటర్‌ప్రూఫ్ లేదా అవుట్‌డోర్ మరియు ఫ్రీజర్ లైటింగ్‌కు అనుకూలమా?

JE ద్వారా అందించబడిన ప్రామాణిక JE-28 స్పెసిఫికేషన్ IP20, కాబట్టి దీనిని డ్రై-లొకేషన్ హౌసింగ్‌గా పరిగణించాలి. ప్లాంట్ లైటింగ్, రిఫ్రిజిరేటర్ లైటింగ్, అవుట్‌డోర్ పార్కింగ్ లేదా కండెన్సేషన్, స్ప్రే, డస్ట్ లేదా టెంపరేచర్ సైక్లింగ్‌కు గురైన ఏదైనా ఇన్‌స్టాలేషన్‌ను పేర్కొనే కొనుగోలుదారులకు ఆ వ్యత్యాసం కీలకం. ప్రత్యేక అప్లికేషన్‌ల కోసం వాటర్‌ప్రూఫ్ T8 హౌసింగ్ స్టైల్‌లను అందిస్తుందని JE పేర్కొంది, అయితే వాటర్‌ప్రూఫ్ వెర్షన్‌ను ప్రత్యేకంగా గుర్తించి, కోట్ చేయాలి.

10 mm PCB మరియు అంతర్గత డ్రైవర్ ఈ T8 ట్యూబ్ హౌసింగ్‌కు సరిపోతాయా?

అవును, JE-28 10 x 1.2 mm PCB మరియు అంతర్గత డ్రైవర్ అమరిక కోసం పేర్కొనబడింది, గరిష్ట డ్రైవర్ ఎత్తు 12 mm. ప్రతి 10 mm బోర్డు మరియు ప్రతి అంతర్గత డ్రైవర్ సరిపోతుందని దీని అర్థం కాదు. మీ బోర్డు యొక్క ఎత్తైన LED, కెపాసిటర్, కనెక్టర్ మరియు సోల్డర్డ్ వైర్ అందుబాటులో ఉన్న అంతర్గత క్లియరెన్స్‌లో ఉండాలి. సరిపోయే సమీక్ష కోసం JEకి PCB ఫైల్ మరియు డ్రైవర్ డేటాషీట్‌ను పంపండి, ఆపై జనాభా ఉన్న నమూనాతో ఫలితాన్ని ధృవీకరించండి.

నమూనాలు, MOQ, అనుకూల పొడవులు, టూలింగ్ మరియు US ఫార్వార్డర్‌కి షిప్పింగ్ ఎలా పని చేస్తాయి?

ఇది నమూనాలు, కొటేషన్లు, అనుకూల పొడవులు, OEM/ODM ఎక్స్‌ట్రూషన్ మరియు షిప్‌మెంట్‌ను కస్టమర్ ఫార్వార్డర్ గిడ్డంగికి అందించగలదని JE పేర్కొంది. వాణిజ్య వివరాలు ఎంచుకున్న ప్రొఫైల్, డిఫ్యూజర్, ఎండ్ క్యాప్స్, టూలింగ్ స్థితి, పరిమాణం, ప్యాకేజింగ్ మరియు గమ్యస్థాన అమరికపై ఆధారపడి ఉంటాయి. నమూనా లీడ్ టైమ్, ప్రొడక్షన్ MOQ, ప్రైవేట్ మోల్డ్ అవసరమైతే టూలింగ్ ఛార్జ్, కట్-లెంగ్త్ టాలరెన్స్, కార్టన్ కొలతలు మరియు షిప్‌మెంట్‌తో సరఫరా చేయబడిన పత్రాల కోసం అడగండి. మీ బృందం US ఫార్వార్డర్‌ను ఉపయోగిస్తుంటే, కోట్ ఖరారు కావడానికి ముందు గిడ్డంగి చిరునామా మరియు కార్గో-మార్కింగ్ అవసరాలను అందించండి.

JE Dongguan తయారీ, OEM/ODM ఎక్స్‌ట్రూషన్ మరియు ఫినిష్డ్-లుమినైర్ డాక్యుమెంటేషన్

JE, అధికారికంగా Dongguan Jinen లైటింగ్ టెక్నాలజీ Co., Ltd., చైనాలోని డోంగువాన్‌లో వెలికితీసిన LED లైటింగ్ భాగాలను తయారు చేస్తుంది. దీని శ్రేణిలో LED అల్యూమినియం ప్రొఫైల్స్, LED ప్లాస్టిక్ ప్రొఫైల్స్, PC ట్యూబ్‌లు మరియు డిఫ్యూజర్‌లు, T5, T6, T8, T10 మరియు T12 ట్యూబ్ హౌసింగ్‌లు మరియు ట్రై-ప్రూఫ్ లైట్ హౌసింగ్‌లు ఉన్నాయి. మొదటి నమూనా తర్వాత ప్రాజెక్ట్ పరిమాణం లేదా నిర్మాణాన్ని మార్చినప్పుడు ఆ ఉత్పత్తి వెడల్పు ఉపయోగపడుతుంది. కొనుగోలుదారు మొత్తం సోర్సింగ్ ప్రక్రియను పునఃప్రారంభించకుండా అదే సరఫరాదారు ద్వారా సెమీ-అల్యూమినియం హౌసింగ్, పూర్తి అల్యూమినియం బేస్ లేదా వేరే ట్యూబ్ వ్యాసాన్ని పోల్చవచ్చు.

JE పబ్లిక్ అచ్చులు, ప్రైవేట్ అచ్చులు, OEM/ODM ఎక్స్‌ట్రూషన్ మరియు అనుకూల ప్రాజెక్ట్ వర్క్‌లకు మద్దతు ఇస్తుంది. ప్రొఫైల్ ఇప్పటికే మీ PCB మరియు డిఫ్యూజర్ అవసరాలకు సరిపోలినప్పుడు పబ్లిక్-మోల్డ్ సోర్సింగ్ ప్రామాణిక JE-28 జ్యామితికి అర్థవంతంగా ఉంటుంది. మీకు ప్రామాణికం కాని కనెక్టర్ పాకెట్, వేరే మౌంటు ఫీచర్, ప్రొప్రైటరీ ఎండ్ క్యాప్ లేదా రివైజ్డ్ క్రాస్-సెక్షన్ అవసరమైనప్పుడు ప్రైవేట్ అచ్చు మరింత రక్షణగా మారుతుంది. సరైన ఎంపిక ఊహించిన వాల్యూమ్‌పై ఆధారపడి ఉంటుంది మరియు భవిష్యత్తులో సరఫరాపై మీకు ఎంత నియంత్రణ అవసరం.

US దిగుమతిదారులు మరియు లైటింగ్ ఫ్యాక్టరీల కోసం, డాక్యుమెంటేషన్ ఉత్పత్తి ఫోటో కంటే ఎక్కువ కవర్ చేయాలి. ప్రొఫైల్ డ్రాయింగ్, మెటీరియల్ డిస్క్రిప్షన్, డిఫ్యూజర్ ఆప్షన్, లెంగ్త్ టాలరెన్స్, ఎండ్-క్యాప్ స్పెసిఫికేషన్, ప్యాకింగ్ వివరాలు మరియు పూర్తయిన లూమినైర్ కోసం ఎలక్ట్రికల్ సమాచారాన్ని అభ్యర్థించండి. హౌసింగ్ అనేది ధృవీకరించబడిన పూర్తి LED ట్యూబ్ వలె ఉండదు. మీ కస్టమర్, AHJ, డిస్ట్రిబ్యూటర్ లేదా ప్రాజెక్ట్ స్పెసిఫికేషన్‌కు నిర్దిష్ట జాబితాలు లేదా సమ్మతి పత్రాలు అవసరమైతే, డిజైన్ స్తంభింపజేయడానికి ముందు ఆ అవసరాన్ని గుర్తించండి.

JE టోకు వ్యాపారులు, కాంట్రాక్టర్లు, లైటింగ్ ఫ్యాక్టరీలు మరియు కస్టమ్-ప్రాజెక్ట్ కస్టమర్లకు కూడా సేవలందిస్తుందని పేర్కొంది. వాణిజ్య పరిధి స్పష్టంగా వ్రాయబడితే, సరఫరాదారుని కాంపోనెంట్ కొనుగోలు మరియు ప్రైవేట్-లేబుల్ ట్యూబ్ డెవలప్‌మెంట్ రెండింటికీ సరిపోయేలా చేస్తుంది. కొనుగోలు డాక్యుమెంటేషన్‌లో ఆమోదించబడిన డ్రాయింగ్, నమూనా ఫోటోలు, పునర్విమర్శ సంఖ్య మరియు మెటీరియల్ ఎంపికలను ఉంచండి. ఇది ఎక్స్‌ట్రాషన్ సోర్సింగ్‌లో సుపరిచితమైన సమస్యను నివారిస్తుంది: డైమెన్షనల్‌గా దగ్గరగా ఉన్న రీప్లేస్‌మెంట్ బ్యాచ్, కానీ వాస్తవానికి పరస్పరం మార్చుకోలేనిది.
