10mm PCBతో LED T8 ట్యూబ్ హౌసింగ్‌కు 2026 అల్టిమేట్ గైడ్: థర్మల్ డేటా, 3D CAD & UL వర్తింపు

ఎగ్జిక్యూటివ్ సారాంశం: US కమర్షియల్ LED తయారీదారుల కోసం కీలకమైన అంశాలు

అత్యంత పోటీతత్వం ఉన్న ఉత్తర అమెరికా వాణిజ్య లైటింగ్ పరిశ్రమలో, మార్జిన్‌లు మరియు సామర్థ్యం విజయాన్ని నిర్దేశిస్తాయి. లైటింగ్ డెవలపర్‌లు ఉత్పాదక ఖర్చులను తగ్గించేటప్పుడు పనితీరును ఆప్టిమైజ్ చేయడానికి చూస్తున్నందున, T8 లీనియర్ ట్యూబ్ యొక్క స్ట్రక్చరల్ ఫార్మాట్ ఆధిపత్య డ్రైవర్‌గా మిగిలిపోయింది. మా ఫ్లాగ్‌షిప్10mm PCBతో ప్రీమియం LED T8 ట్యూబ్ హౌసింగ్భారీ పరిణామ దశను సూచిస్తుంది. ప్రామాణిక 10mm ప్రింటెడ్ సర్క్యూట్ బోర్డ్‌ల కోసం ప్రత్యేకంగా అల్యూమినియం ఎక్స్‌ట్రూషన్ ఫుట్‌ప్రింట్‌ను టైలరింగ్ చేయడం ద్వారా, మేము డెడ్ స్ట్రక్చరల్ స్పేస్‌ను తొలగిస్తాము, హౌసింగ్ బరువులను తగ్గిస్తాము మరియు దృఢత్వంపై రాజీ పడకుండా ముడిసరుకు ఖర్చులను తగ్గిస్తాము.

US డిస్ట్రిబ్యూటర్‌లు, కాంట్రాక్టర్‌లు మరియు అసలైన పరికరాల తయారీదారుల (OEMలు) కోసం, ఈ స్పెషలైజేషన్ అంటే సులభమైన థర్మల్ మేనేజ్‌మెంట్, ఊహాజనిత విద్యుత్ లక్షణాలు మరియు ఆటోమేటెడ్ హై-స్పీడ్ SMT (సర్ఫేస్ మౌంట్ టెక్నాలజీ) అసెంబ్లీ లైన్‌లతో ప్రత్యక్ష భౌతిక అనుకూలత. JE ఈ గ్లోబల్ కార్యకలాపాలకు చైనాలో ఒక ప్రధాన తయారీ భాగస్వామిగా మద్దతునిస్తుంది, అధిక-వాల్యూమ్ ఉత్పత్తి వేగం మరియు ఖచ్చితమైన నాణ్యత ప్రమాణాల మధ్య అంతరాన్ని తగ్గిస్తుంది.

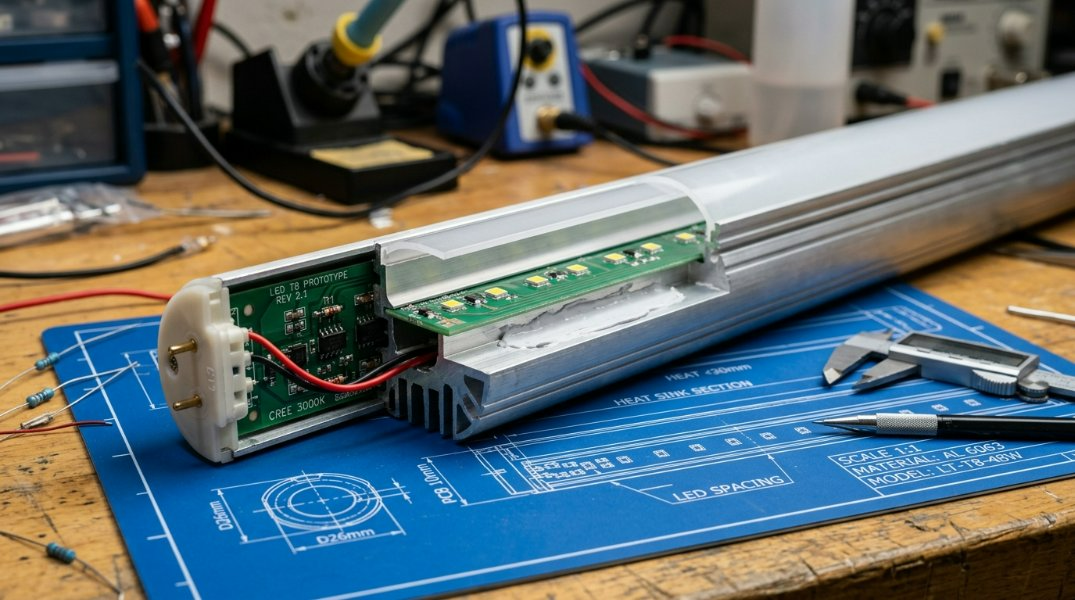

అధునాతన ఉష్ణ నిర్వహణ: థర్మాకోర్ 10mm ప్రెసిషన్ ప్రోటోకాల్‌ను పరిచయం చేస్తోంది

LED దీర్ఘాయువుకు ప్రధాన అడ్డంకి ఉష్ణ క్షీణత. అధిక-అవుట్‌పుట్ అప్లికేషన్‌ల కోసం ఈ సవాలును పరిష్కరించడానికి, JE ప్రవేశపెట్టిందిథర్మాకోర్ 10mm ప్రెసిషన్ ప్రోటోకాల్. ఈ డిజైన్ మెథడాలజీ 10mm PCB క్యారియర్ మరియు AL6063-T5 అల్యూమినియం హౌసింగ్ బ్యాక్‌బోన్ మధ్య కాంటాక్ట్ ఉపరితల వైశాల్యాన్ని ఆప్టిమైజ్ చేస్తుంది. 0.05 మిమీ కంటే తక్కువ టాలరెన్స్ వైవిధ్యాలను ఉంచడం ద్వారా, ఈ ప్రోటోకాల్ డయోడ్‌ల నుండి బాహ్య థర్మల్ డిస్సిపేషన్ ఛానెల్‌లకు నేరుగా ఉష్ణ బదిలీ సామర్థ్యాన్ని పెంచుతుంది.

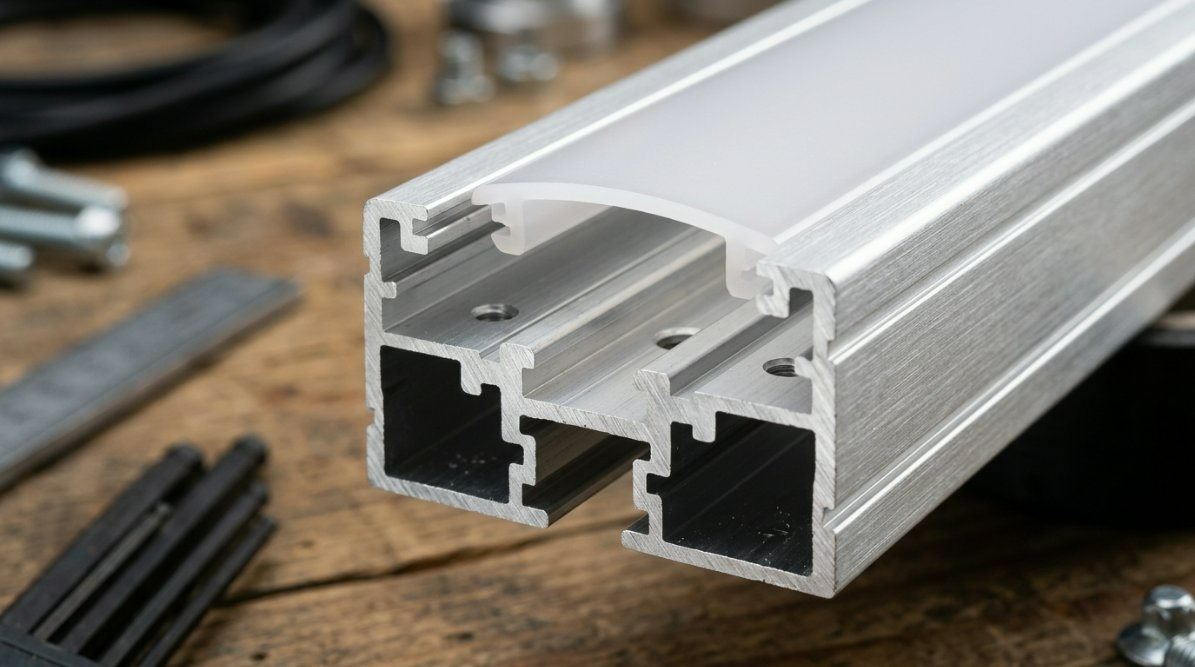

బ్రిడ్జింగ్ ది గ్యాప్: డిటైల్డ్ థర్మల్ డిస్సిపేషన్ డేటా మరియు ఎక్స్‌ట్రూషన్ అనాలిసిస్

స్ట్రక్చరల్ AL6063-T5 మిశ్రమం ఉపయోగించి, మా ఎక్స్‌ట్రాషన్ ప్రొఫైల్‌లు అత్యంత సమర్థవంతమైన హీట్ సింక్‌లుగా పనిచేస్తాయి. పరీక్షా ప్రయోగశాలలలో, దిథర్మాకోర్ 10mm ప్రెసిషన్ ప్రోటోకాల్200 W/m·K యొక్క ఆకట్టుకునే ఉష్ణ వాహకతను ప్రదర్శించింది. వివిధ PCB వెడల్పులను కలిగి ఉండే జెనరిక్, మల్టీ-ఫిట్ T8 హౌసింగ్‌లతో పోలిస్తే ఈ సిస్టమ్ మొత్తం థర్మల్ రెసిస్టెన్స్‌ను 18% వరకు తగ్గిస్తుంది. 120V/277V వద్ద నిరంతర ఆపరేషన్‌లో, LED స్థాయిలో జంక్షన్ ఉష్ణోగ్రతలు స్థిరంగా 65°C (149°F) కంటే తక్కువగా ఉంటాయి, ఇది ల్యూమన్ తరుగుదలని నివారిస్తుంది మరియు 50,000 గంటల కంటే ఎక్కువ జీవితకాలం హామీ ఇస్తుంది.

యాక్సిలరేటింగ్ డిజైన్: కస్టమ్ రెట్రోఫిట్‌ల కోసం 3D CAD మోడల్ డౌన్‌లోడ్‌లు

ఇంజనీరింగ్ బృందాల కోసం డిజైన్ సైకిల్‌లను తగ్గించడానికి, JE సమగ్ర 3D CAD మోడల్‌లను అందిస్తుంది (STP, STEP మరియు DWG ఫార్మాట్‌లలో అందుబాటులో ఉంది). ఈ ఖచ్చితమైన డిజిటల్ నమూనాలు త్వరిత నమూనాను రూపొందించడానికి అనుమతిస్తాయి, ఇంజనీర్లు వాల్యూమ్ ఉత్పత్తిని ప్రారంభించే ముందు పరిమిత మూలకం విశ్లేషణ (FEA) థర్మల్ సిమ్యులేషన్‌లు మరియు ఫిజికల్ ఫిట్‌మెంట్ తనిఖీలను అమలు చేయడానికి వీలు కల్పిస్తాయి. కాంపిటేటివ్ రెట్రోఫిట్టింగ్ బిడ్‌ల కోసం స్ట్రీమ్‌లైన్డ్, మన్నికైన లీనియర్ లైటింగ్ ఫిక్స్‌చర్‌లను అభివృద్ధి చేయడంలో ఈ స్ట్రక్చరల్ ఇంటిగ్రేషన్ కీలకం.

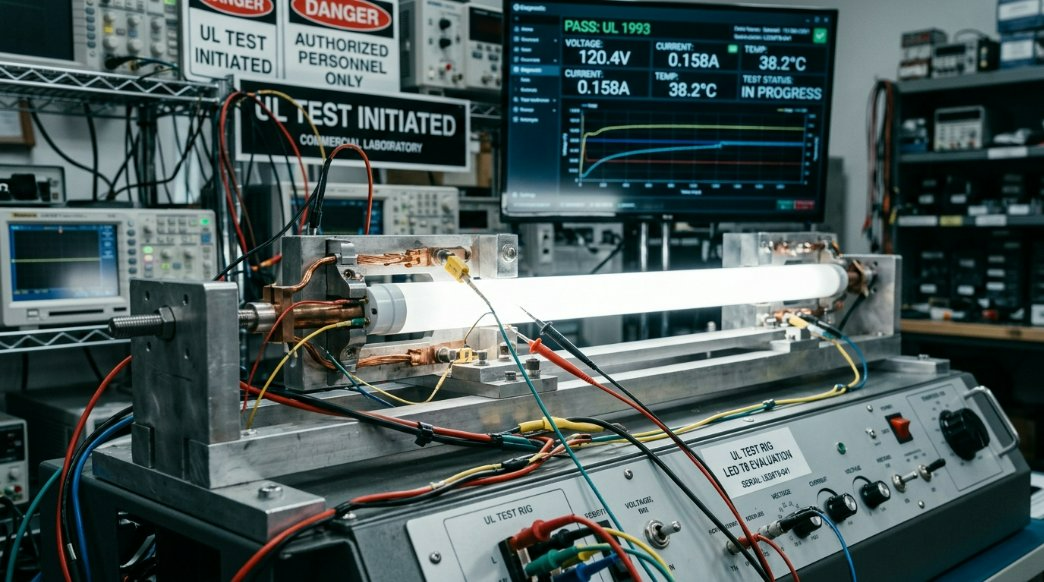

US రెగ్యులేటరీ వర్తింపు: 2026 UL ప్రమాణాలు మరియు DLC V6.0 స్పెసిఫికేషన్‌లను నావిగేట్ చేయడం

ఉత్తర అమెరికాలో వాణిజ్య లైటింగ్ ఉత్పత్తులను దిగుమతి చేయడం మరియు పంపిణీ చేయడం భద్రత మరియు సామర్థ్య ఫ్రేమ్‌వర్క్‌లకు ఖచ్చితంగా కట్టుబడి ఉండటం అవసరం. UL 1598 (Luminaires) మరియు UL 1993 (సెల్ఫ్ బ్యాలస్టెడ్ ల్యాంప్స్) సర్టిఫికేషన్‌ల కోసం దరఖాస్తు చేసేటప్పుడు కంప్లైంట్ సబ్-అసెంబ్లీలను ఎంచుకోవడం చాలా కీలకం. JE లుJE కస్టమ్ LED T8 ట్యూబ్ హౌసింగ్ సిస్టమ్స్UL 94 V-0 మంట వర్గీకరణలను సులభంగా కలిసే అధిక-ప్రభావ, అగ్ని-రేటెడ్ పాలికార్బోనేట్ (PC) ముడి పదార్థాలను ఉపయోగించండి.

అమెరికన్ మార్కెట్ కోసం FCC, CE మరియు RoHS అనుకూలతను నిర్ధారించడం

థర్మల్ పనితీరుకు మించి, పెద్ద-స్థాయి పురపాలక మరియు కార్పొరేట్ ఒప్పందాలకు విద్యుదయస్కాంత అనుకూలత (EMC) మరియు పర్యావరణ భద్రత చాలా ముఖ్యమైనవి. మా హౌసింగ్‌లు అధిక-ఫ్రీక్వెన్సీ డ్రైవర్‌లను సమర్థవంతంగా రక్షించడానికి నిర్మించబడ్డాయి, FCC పార్ట్ 15 క్లాస్ B పరిమితులకు అనుగుణంగా ఉండేలా సులభతరం చేస్తుంది. ఇంకా, JE యొక్క తయారీ ప్రక్రియలలో ఉపయోగించే అన్ని పదార్థాలు పూర్తిగా CE సర్టిఫికేట్ మరియు RoHS కంప్లైంట్, అవి ఎటువంటి నిరోధిత ప్రమాదకర పదార్ధాలను కలిగి ఉండకుండా మరియు అంతర్జాతీయ సరఫరా గొలుసు ఆమోదాలను సులభతరం చేస్తాయి.

టెక్నికల్ స్పెసిఫికేషన్ గైడ్: స్టాండర్డ్ వర్సెస్ హై-అవుట్‌పుట్ 10mm PCB హౌసింగ్స్ మ్యాట్రిక్స్

మా ఉత్పత్తి లైనప్ విభిన్న నిర్మాణ అవసరాలకు అనుగుణంగా రూపొందించబడిన అనేక కాన్ఫిగరేషన్ ఎంపికలను కలిగి ఉంది. మా స్టాండర్డ్ మరియు హై-అవుట్‌పుట్ వాటర్‌ప్రూఫ్ వైవిధ్యాల యొక్క సాంకేతిక లక్షణాలను ప్రదర్శించే స్ట్రక్చరల్ మ్యాట్రిక్స్ క్రింద ఉంది:

ప్రాక్టికల్ స్టెప్-బై-స్టెప్ ట్యుటోరియల్: T8 హౌసింగ్‌ల కోసం 4-దశల జలనిరోధిత అసెంబ్లీ

లీనియర్ ప్రొఫైల్‌లపై అధిక IP67-రేటెడ్ సీల్స్‌ను నిర్వహించడానికి ఖచ్చితమైన తయారీ మరియు ఖచ్చితమైన అమలు అవసరం. గరిష్ట ఫీల్డ్ విశ్వసనీయత కోసం ఈ నిపుణుల మద్దతు గల నాలుగు-దశల ఇన్‌స్టాలేషన్ విధానాన్ని అనుసరించండి.

దశ 1: ప్రెసిషన్ 10mm PCB చొప్పించడం మరియు థర్మల్ పేస్ట్ అప్లికేషన్

దుమ్ము మరియు నూనెలను తొలగించడానికి ఐసోప్రొపైల్ ఆల్కహాల్ ఉపయోగించి అల్యూమినియం హౌసింగ్ సబ్‌స్ట్రేట్‌ను పూర్తిగా శుభ్రం చేయండి. నాన్-కండక్టివ్ థర్మల్ పేస్ట్ యొక్క సన్నని, సమాన పొరను వర్తించండి లేదా మధ్య ఛానెల్‌లో అధిక ఉష్ణ-బదిలీ అంటుకునే టేప్‌ను అమలు చేయండి. 10mm PCBని ఎక్స్‌ట్రూషన్ ట్రాక్‌లోకి జాగ్రత్తగా స్లైడ్ చేయండి, కింద ఎయిర్ పాకెట్స్ లేకుండా ఫ్లాట్‌గా ఉండేలా చూసుకోండి.

దశ 2: పాలికార్బోనేట్ (PC) డిఫ్యూజర్ కవర్‌ను భద్రపరచడం

స్ట్రక్చరల్ లాకింగ్ స్లాట్‌లలో విస్తరించిన PC కవర్‌ను సమలేఖనం చేయండి. కవర్‌ని ట్రాక్‌లలోకి స్లాప్ చేసే వరకు గట్టిగా జారండి లేదా నొక్కండి. అంతర్గత భాగాలపై అసమాన నిర్మాణ ఒత్తిడిని నివారించడానికి ట్యూబ్ యొక్క మొత్తం పొడవులో ఫిట్‌మెంట్ స్థిరంగా ఉందని నిర్ధారించుకోండి.

దశ 3: IP67 వాటర్‌ఫ్రూఫింగ్ మరియు ఎండ్-క్యాప్ రీసీలింగ్ ప్రక్రియ

ప్రీమియం-గ్రేడ్, న్యూట్రల్-క్యూర్ సిలికాన్ సీలెంట్‌ను వాటర్‌ప్రూఫ్ ఎండ్-క్యాప్‌ల గూడ గదులలోకి ఇంజెక్ట్ చేయండి. అంతర్గత రబ్బరు గ్రోమెట్ ఛానెల్‌ల ద్వారా కనెక్షన్ వైర్‌లను ఫీడ్ చేయండి మరియు అల్యూమినియం హౌసింగ్ ప్రొఫైల్ యొక్క కట్ ముఖానికి వ్యతిరేకంగా ఎండ్-క్యాప్ ఫ్లష్‌ను నొక్కండి. స్టెయిన్‌లెస్ స్టీల్ మౌంటు హార్డ్‌వేర్‌ని ఉపయోగించి అసెంబ్లీలను భద్రపరచండి.

దశ 4: ఫైనల్ పిన్ కనెక్షన్ మరియు విద్యుద్వాహక పరీక్ష

అల్యూమినియం ఎక్స్‌ట్రూషన్‌పై అధిక-వోల్టేజ్ మార్గాలు షార్ట్-సర్క్యూట్ కాలేదని ధృవీకరించడానికి విద్యుత్ నిరోధకత మరియు విద్యుద్వాహక తట్టుకునే పరీక్ష (సాధారణంగా హై-పాట్ పరీక్ష అని పిలుస్తారు) నిర్వహించండి. పూర్తి హెర్మెటిక్ సీల్‌ని నిర్ధారించడానికి ఎండ్-క్యాప్ చుట్టుకొలత చుట్టూ ఉన్న సిలికాన్ పూసలను దృశ్యమానంగా తనిఖీ చేయండి.

T8 కస్టమ్ పొడవుల కోసం గణిత & ఎలక్ట్రికల్ కాలిక్యులేషన్ గైడెన్స్

ఇంజినీరింగ్ బలమైన అనుకూలీకరించిన ఇన్‌స్టాలేషన్‌లకు మెకానికల్ హీట్ పరిమితులు మరియు పవర్ డైనమిక్స్‌పై పూర్తి అవగాహన అవసరం. దిగువన ఉన్న ప్రత్యేక గణిత ఫ్రేమ్‌వర్క్‌లను ఉపయోగించడం ద్వారా సిస్టమ్ వైఫల్యాలను నివారించండి.

పవర్ సప్లై లోడ్ ఫార్ములాలు మరియు పాదానికి ఖచ్చితమైన వాటేజ్ లెక్కలు

సురక్షితమైన, స్థిరమైన ఇన్‌స్టాలేషన్‌ను భద్రపరచడానికి, ఇంజనీర్లు తప్పనిసరిగా సంచిత విద్యుత్ అవసరాలను లెక్కించాలి మరియు విద్యుత్ సరఫరాల కోసం భద్రతా హెడ్‌రూమ్‌ను వదిలివేయాలి (సాధారణంగా నిరంతర లోడ్ పరిస్థితుల్లో క్లాస్ 2 డ్రైవర్లకు 20%).

1. మొత్తం లీనియర్ ఫుటేజీలను లెక్కించండి:
   L_total = (ట్యూబ్‌ల పరిమాణం) x (అడుగుల్లో యూనిట్ పొడవు)

2. గరిష్ట విద్యుత్ వినియోగాన్ని నిర్ణయించండి (P_max):
   P_max = L_total x P_ft
   ఎక్కడ P_ft = ఒక అడుగుకు పవర్ డ్రా (ఉదా., హై-ఎఫిషియెన్సీ 10mm PCBల కోసం 4.5 Watts/ft)

3. అవసరమైన డ్రైవర్ కనీస సామర్థ్యాన్ని (P_driver) లెక్కించండి:
   P_driver = P_max x 1.20 (ప్రామాణిక 20% భద్రతా హెడ్‌రూమ్ మార్జిన్‌ను కలిగి ఉంటుంది)

ఉదాహరణ:
   100 యూనిట్ల 4 అడుగుల T8 ట్యూబ్‌లు ఒక్కో అడుగుకు 4.5W వేగంతో నడుస్తున్నాయి:
   L_మొత్తం = 100 x 4 = 400 అడుగులు
   P_max = 400 x 4.5 = 1,800 వాట్స్
   P_driver = 1,800 x 1.20 = 2,160 Watts సంచిత సామర్థ్యం అవసరం.

తరచుగా అడిగే ప్రశ్నలు (FAQ)

10mm PCB T8 హౌసింగ్‌లు స్మార్ట్ హోమ్ పర్యావరణ వ్యవస్థలకు (మేటర్, Apple HomeKit, Amazon Alexa) అనుకూలంగా ఉన్నాయా?

అవును. మా హౌసింగ్‌లు ప్రామాణిక 10mm LED స్ట్రిప్స్‌కు మద్దతుగా రూపొందించబడిన భౌతిక ఎన్‌క్లోజర్‌లు కాబట్టి, అనుకూలత పూర్తిగా మీరు ఎంచుకున్న LED డ్రైవర్ మరియు కంట్రోలర్‌పై ఆధారపడి ఉంటుంది. అంతర్గత స్థలాన్ని మ్యాటర్-అనుకూల లేదా జిగ్బీ-ప్రారంభించబడిన 10mm స్మార్ట్ LED స్ట్రిప్స్‌తో నింపడం ద్వారా, మీరు మీ T8 లీనియర్ లైటింగ్ సిస్టమ్‌ను ఏదైనా ఆధునిక స్మార్ట్ హోమ్ ప్లాట్‌ఫారమ్‌తో అనుసంధానించవచ్చు.

10mm LED స్ట్రిప్‌ల కోసం మీటర్‌కు ఖచ్చితమైన కట్టింగ్ టాలరెన్స్‌లు మరియు స్పేసింగ్ ఇంటర్వెల్‌లు ఏమిటి?

కట్టింగ్ టాలరెన్స్‌లు మరియు స్పేసింగ్ పారామీటర్‌లు మీరు ఎంచుకున్న PCB డిజైన్ ద్వారా నిర్వహించబడతాయి. నిర్మాణాత్మకంగా, JE యొక్క ప్రీమియం అల్యూమినియం ఎక్స్‌ట్రూషన్‌లు +/- 0.5mm యొక్క అల్ట్రా-ఖచ్చితమైన భౌతిక సహనానికి కత్తిరించబడతాయి. సురక్షితమైన రాగి జాడలు మరియు టెర్మినల్ కనెక్షన్ హెడర్‌లను అనుమతించడానికి ట్యూబ్ యొక్క ప్రతి చివర కనీసం 1.5 మిమీ క్లియరెన్స్‌ను వదిలివేయాలని మేము ఇంజనీరింగ్ బృందాలకు సలహా ఇస్తున్నాము.

IP67/IP68 ఫ్లెక్స్ సర్టిఫికేషన్‌ను నిర్వహించడానికి కీలకమైన భద్రతా సూచనలు ఏమిటి?

సుదీర్ఘ సేవా జీవితకాలంలో అధిక IP67/IP68 నీరు మరియు ధూళి నిరోధకతను నిర్వహించడానికి, మీరు రాగి జాడలను తుప్పుపట్టని అధిక-నాణ్యత న్యూట్రల్-క్యూర్ సిలికాన్ సీలెంట్‌లను తప్పనిసరిగా ఉపయోగించాలి. బాహ్య విద్యుత్ కేబుల్‌లు ఇండస్ట్రియల్-గ్రేడ్ రబ్బర్ స్ట్రెయిన్-రిలీఫ్ గ్రంధుల ద్వారా సురక్షితంగా మళ్లించబడుతున్నాయని ఎల్లప్పుడూ ధృవీకరించండి మరియు సీల్ సమగ్రతను ధృవీకరించడానికి నమూనా బ్యాచ్‌లపై ఒత్తిడి అవకలన పరీక్షలను అమలు చేయండి.

మీ ఉత్పత్తిని పెంచుకోండి: https://www.jeledprofile.com/led-t8-tube-housing-with-10mm-pcb.htmlలో మాతో భాగస్వామి

మీరు సున్నితమైన మొక్కల నర్సరీ శ్రేణులు, శీతల పారిశ్రామిక వాతావరణాలు లేదా ఆధునిక నిర్మాణ ప్రాజెక్టుల కోసం ఫిక్చర్‌లను డిజైన్ చేస్తున్నా, అనుభవజ్ఞుడైన తయారీదారుతో పని చేయడం వల్ల అన్ని తేడాలు ఉంటాయి. మా అంకితభావాన్ని అన్వేషించండి10mm PCB సాంకేతిక పోర్టల్‌తో LED T8 ట్యూబ్ హౌసింగ్వివరణాత్మక నిర్మాణ బ్లూప్రింట్‌లు, అనుకూల యానోడైజింగ్ ఎంపికలు మరియు బల్క్ డెలివరీ నిర్మాణాలను సమీక్షించడానికి.
