డబుల్-PCB T12 LED ట్యూబ్ హౌసింగ్ అంటే ఏమిటి?

డబుల్-PCB T12 LED ట్యూబ్ హౌసింగ్ అనేది రెండు LED సర్క్యూట్ బోర్డ్‌లను కలిగి ఉండే అంతర్గత అల్యూమినియం ప్రొఫైల్‌తో కలిపి బాహ్య పాలికార్బోనేట్ ట్యూబ్. JE యొక్క JE-34 హౌసింగ్ 38 mm వ్యాసం కలిగిన ట్యూబ్, రెండు 10 × 1.0 mm PCB స్థానాలు మరియు 16 mm ఎత్తు వరకు ఉన్న అంతర్గత డ్రైవర్ కోసం స్థలాన్ని ఉపయోగిస్తుంది. ఇది 600 mm నుండి 2400 mm వరకు పొడవుతో లేదా అనుకూల పొడవుతో IP20 లేదా IP65 నిర్మాణం కోసం కాన్ఫిగర్ చేయబడుతుంది.

ఇది OEM ట్యూబ్ అసెంబ్లీ కోసం ఒక గృహంగా చేస్తుంది, పూర్తి LED దీపం కాదు. మీ బృందం ఇప్పటికీ LEDలు, PCB లేఅవుట్, డ్రైవర్, వైరింగ్, ఎండ్-క్యాప్ సీలింగ్ పద్ధతి మరియు చివరి ఎలక్ట్రికల్ కాన్ఫిగరేషన్‌ను ఎంచుకుంటుంది. హౌసింగ్ ఆ నిర్ణయాలకు నిర్వచించబడిన యాంత్రిక ప్రారంభ స్థానం ఇస్తుంది.

పూర్తి చూడండిLED T12 ప్లాస్టిక్ ట్యూబ్ మరియు డబుల్ సర్క్యూట్ బోర్డ్ అల్యూమినియం హౌసింగ్నమూనా అభ్యర్థనను సిద్ధం చేయడానికి ముందు వివరణ.

OEM ట్యూబ్ అసెంబ్లీ కోసం JE-34 T12 హౌసింగ్‌లో ఏమి ఉన్నాయి?

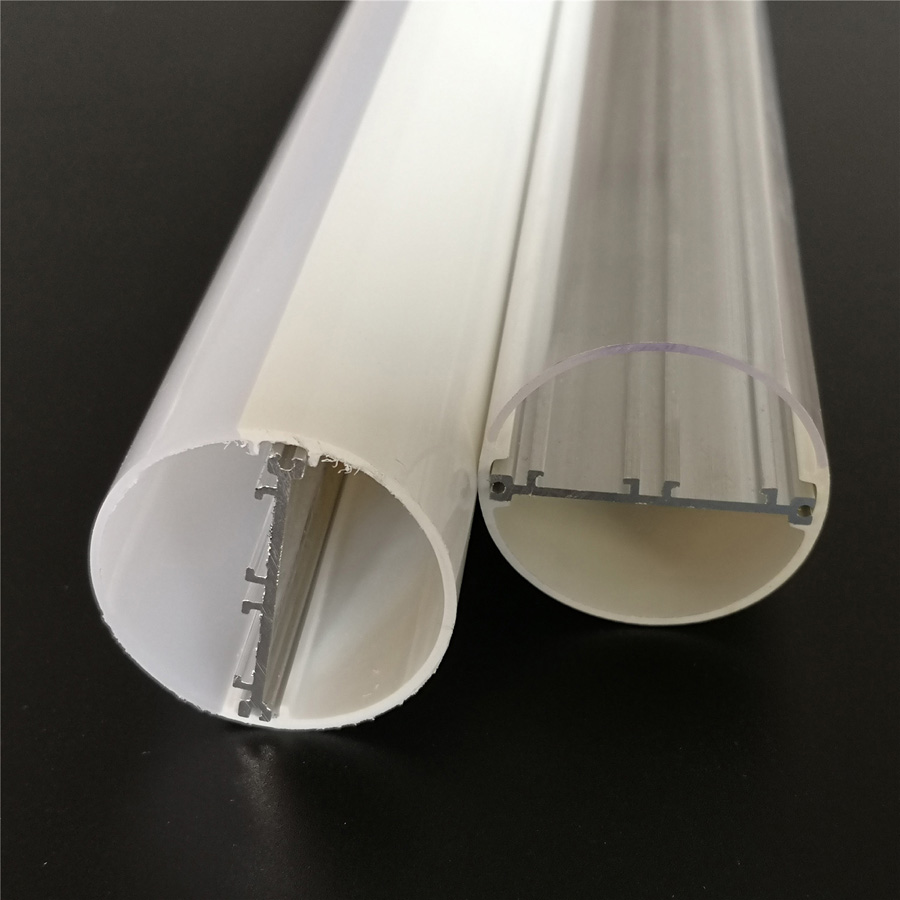

JE-34 T12 LED ట్యూబ్ హౌసింగ్‌లో పాలికార్బోనేట్ ఔటర్ ట్యూబ్, ఇంటర్నల్ 6063 అల్యూమినియం ప్రొఫైల్, రెండు PCB మౌంటు పొజిషన్‌లు, ప్లాస్టిక్ ఎండ్ క్యాప్స్ మరియు అంతర్గత డ్రైవర్ కోసం గది ఉన్నాయి. వెలుపలి ట్యూబ్ స్పష్టంగా లేదా మంచుతో ఉంటుంది మరియు డిఫ్యూజర్ మందం 0.6 మిమీ నుండి 2.0 మిమీ వరకు జాబితా చేయబడింది.

ప్రామాణిక వ్యాసం 38 మిమీ. అందుబాటులో ఉన్న ట్యూబ్ పొడవులు 600 mm నుండి 2400 mm, అర్హత కలిగిన ప్రాజెక్ట్‌ల కోసం అనుకూల పొడవులు అందుబాటులో ఉంటాయి. అయితే, ఆ కొలతలు పూర్తి యాంత్రిక డ్రాయింగ్‌గా పరిగణించకూడదు. PCB సీటింగ్, ఎండ్-క్యాప్ ఎంగేజ్‌మెంట్, లీడ్ రూటింగ్ మరియు డ్రైవర్ క్లియరెన్స్ ఇంకా మీ వాస్తవ భాగాలతో తనిఖీ చేయబడాలి.

OEM కొనుగోలుదారు కోసం, JE మీ అసెంబ్లీ లైన్ కోసం ఎక్స్‌ట్రూడెడ్ ప్లాస్టిక్ మరియు అల్యూమినియం హౌసింగ్ సిస్టమ్‌ను సరఫరా చేస్తుంది. JE LED ప్రొఫైల్ ప్రాజెక్ట్‌ల కోసం ప్లాస్టిక్ మరియు అల్యూమినియం ఎక్స్‌ట్రూషన్ లైన్‌లు, అచ్చు తయారీ, పరీక్ష, నమూనా ఆమోదం మరియు భారీ ఉత్పత్తి నాణ్యత నియంత్రణను నిర్వహిస్తుంది.

రెండు PCB ఛానెల్‌లు మరియు అంతర్గత అల్యూమినియం ప్రొఫైల్ డిజైన్ స్థలాన్ని ఎలా విస్తరిస్తాయి?

రెండు PCB ఛానెల్‌లు ప్రతి LED, డ్రైవర్ కనెక్షన్ మరియు థర్మల్ ఇంటర్‌ఫేస్‌ను ఒక ఇరుకైన సర్క్యూట్ బోర్డ్‌లోకి బలవంతంగా ఉంచడానికి బదులుగా రెండు బోర్డులలో LED లను పంపిణీ చేయడానికి మిమ్మల్ని అనుమతిస్తాయి. ఇది లాంప్ వాటేజ్ మరియు లేఅవుట్ నిర్ణయాలకు మరింత స్థలాన్ని సృష్టిస్తుంది, కానీ ఇది నిర్దిష్ట వాటేజీకి హామీ ఇవ్వదు. చివరి పరిమితి LED రకం, బోర్డు నిర్మాణం, కరెంట్, డ్రైవర్ ఎంపిక, థర్మల్ టెస్టింగ్ మరియు పూర్తయిన అసెంబ్లీపై ఆధారపడి ఉంటుంది.

డ్యూయల్ 10 × 1.0 mm PCB స్థానాలు, అంతర్గత డ్రైవర్ క్లియరెన్స్ మరియు థర్మల్ సపోర్ట్

ప్రతి PCB స్థానం 10 × 1.0 mm వద్ద పేర్కొనబడింది. సాధనం లేదా నమూనా ఆమోదానికి ముందు మీ బోర్డు వెడల్పు మరియు మందం ఆ స్థానాలకు సరిపోలుతుందని నిర్ధారించండి. నామమాత్రపు ఛానెల్‌కు సరిపోయే బోర్డు కానీ అసెంబ్లీ సమయంలో మారడం వలన అసమాన కాంతి, వైరింగ్ ఒత్తిడి లేదా అల్యూమినియం ప్రొఫైల్‌తో పేలవమైన పరిచయాన్ని సృష్టించవచ్చు.

అంతర్గత డ్రైవర్ స్థలం 16 mm వరకు ఎత్తులో జాబితా చేయబడింది. డ్రైవర్ బాడీ, ఇన్సులేషన్, కనెక్టర్‌లు మరియు ఏదైనా స్ట్రెయిన్-రిలీఫ్ భాగాలను కొలవండి-డ్రైవర్ లేబుల్ మాత్రమే కాదు. కాంపోనెంట్ డ్రాయింగ్‌లో ఆమోదయోగ్యమైనదిగా కనిపించే క్లియరెన్స్ ట్యూబ్ లోపల వైర్లు వంగిన తర్వాత అదృశ్యమవుతుంది.

అల్యూమినియం ప్రొఫైల్ PCBల క్రింద మెటల్ నిర్మాణాన్ని అందిస్తుంది మరియు బోర్డుల నుండి వేడిని తరలించడంలో సహాయపడుతుంది. ఇది థర్మల్ ధ్రువీకరణకు ప్రత్యామ్నాయం కాదు. ఎంచుకున్న LEDలు, PCB, డ్రైవర్, ఎండ్ క్యాప్స్ మరియు ఇన్‌స్టాలేషన్ ఓరియంటేషన్‌తో పూర్తి దీపాన్ని పరీక్షించండి.

ఎందుకు 6063 అల్యూమినియం ఇన్సర్ట్ కాంతి వ్యాప్తి నుండి ఉష్ణ నిర్వహణను వేరు చేయడంలో సహాయపడుతుంది

6063 అల్యూమినియం ఇన్సర్ట్ మరియు పాలికార్బోనేట్ ట్యూబ్ వేర్వేరు పనులను నిర్వహిస్తాయి. అల్యూమినియం ప్రొఫైల్ సర్క్యూట్ బోర్డ్‌లకు మద్దతు ఇస్తుంది మరియు ప్లాస్టిక్ కంటే ఉష్ణ బదిలీకి మరింత అనుకూలమైన మార్గాన్ని అందిస్తుంది. పాలికార్బోనేట్ ట్యూబ్ కనిపించే బాహ్య శరీరం మరియు డిఫ్యూజర్‌ను ఏర్పరుస్తుంది, దీపం యొక్క రూపాన్ని రూపొందించేటప్పుడు అంతర్గత భాగాలను రక్షిస్తుంది.

ఈ విభజన అల్యూమినియం ఇన్సర్ట్‌తో కూడిన T12 LED ట్యూబ్ హౌసింగ్‌లో ఉపయోగకరంగా ఉంటుంది, ఎందుకంటే మొత్తం మెకానికల్ మరియు థర్మల్ లోడ్‌ను మోయడానికి ప్లాస్టిక్‌ను అడగకుండానే ఆప్టికల్ కవర్‌ను ప్రదర్శన మరియు ప్రసారం కోసం ఎంచుకోవచ్చు. వాస్తవ థర్మల్ ఫలితాలు ఇప్పటికీ PCB మరియు ప్రొఫైల్, అసెంబ్లీ ప్రెజర్, LED అంతరం, డ్రైవర్ అవుట్‌పుట్ మరియు పూర్తయిన ట్యూబ్ చుట్టూ వాయుప్రవాహాల మధ్య పరిచయంపై ఆధారపడి ఉంటాయి.

నమూనా చేయడానికి ముందు ఏ PCB, డ్రైవర్, పొడవు మరియు ఆప్టికల్ వివరాలను ఆమోదించాలి?

ఎలక్ట్రికల్ మరియు ఆప్టికల్ భాగాల జాబితాతో కలిసి మెకానికల్ డ్రాయింగ్‌ను ఆమోదించండి. మీరు ఉత్పత్తి చేయాలనుకుంటున్న అసెంబ్లీని సూచిస్తే మాత్రమే గృహ నమూనా ఉపయోగపడుతుంది.

PCB స్పేసింగ్, డ్రైవర్ ఎత్తు 16 mm వరకు, ట్యూబ్ పొడవు, ఎండ్-క్యాప్ ఫిట్ మరియు వైరింగ్ క్లియరెన్స్‌ని నిర్ధారించండి

• PCB ఫిట్:రెండు 10 × 1.0 మిమీ బోర్డు స్థానాలు, బోర్డు అంచుల క్లియరెన్స్ మరియు అసెంబ్లీ సమయంలో బోర్డులు ఎలా ఉంచబడతాయో నిర్ధారించండి.
• డ్రైవర్ ప్యాకేజీ:టెర్మినల్‌లు, స్లీవ్‌లు మరియు వైర్‌లతో సహా 16 మిమీ వరకు అందుబాటులో ఉన్న స్థలంలో పూర్తి డ్రైవర్ ఎత్తును తనిఖీ చేయండి.
• ట్యూబ్ పొడవు:600 mm నుండి 2400 mm వరకు పొడవును ఎంచుకోండి లేదా అవసరమైన అనుకూల పొడవును సమర్పించండి. ఎండ్ క్యాప్స్ మరియు ఉపయోగించగల అంతర్గత అసెంబ్లీ పొడవు కోసం ఖాతా.
• ముగింపు టోపీలు:దీపం IP65 నిర్మాణాన్ని ఉపయోగిస్తుంటే ప్లాస్టిక్ ఎండ్-క్యాప్ కొలతలు, అటాచ్‌మెంట్ పద్ధతి, కేబుల్ నిష్క్రమణ మరియు రబ్బరు పట్టీ లేదా సీల్ అమరికను ఆమోదించండి.
• వైరింగ్:ఇన్‌పుట్ వైర్లు ఎక్కడ ప్రవేశిస్తాయో, అవి ట్యూబ్‌లో ఎలా తిరుగుతాయో మరియు డ్రైవర్ లేదా PCB కనెక్షన్‌లను ఇన్సులేషన్‌ను పించ్ చేయకుండా అసెంబుల్ చేయవచ్చో నిర్ధారించండి.

ఈ తనిఖీలు సాధారణ నమూనా పొరపాటును నివారిస్తాయి: ఎండ్-క్యాప్ మరియు డ్రైవర్ ఇంటర్‌ఫేస్‌ను పరిష్కరించకుండా వదిలివేసేటప్పుడు ట్యూబ్ వ్యాసాన్ని ఆమోదించడం.

ప్రసారం, కాంతి మరియు ప్రదర్శన అవసరాల ఆధారంగా స్పష్టమైన లేదా తుషార పాలికార్బోనేట్‌ను ఎంచుకోండి

JE స్పష్టమైన కవర్‌ల కోసం 95% పైన మరియు మిల్కీ వైట్ కవర్‌ల కోసం 85% కంటే ఎక్కువ కాంతి ప్రసారాన్ని జాబితా చేస్తుంది. క్లియర్ పాలికార్బోనేట్ మరింత అవుట్‌పుట్‌ను సంరక్షిస్తుంది కానీ అంతర్గత LED పాయింట్‌లను మరింత సులభంగా చూపుతుంది మరియు మరింత కనిపించే కాంతిని ఉత్పత్తి చేస్తుంది. మిల్కీ లేదా ఫ్రాస్టెడ్ కవర్ రూపాన్ని మృదువుగా చేస్తుంది మరియు ప్రసారంలో కొంత తగ్గింపుతో భాగాలను మెరుగ్గా దాచిపెడుతుంది.

LED పిచ్, అవసరమైన దృశ్య ఏకరూపత, వీక్షణ కోణం మరియు లక్ష్య రూపాన్ని సమీక్షించిన తర్వాత కవర్‌ను ఎంచుకోండి. జాబితా చేయబడిన ప్రసార గణాంకాలు కవర్ ఎంపికను వివరిస్తాయి; వారు మీ పూర్తి దీపం నుండి పంపిణీ చేయబడిన కాంతిని అంచనా వేయరు. ఆప్టికల్ ప్రదర్శన ప్రధానమైనట్లయితే సంబంధిత డిఫ్యూజర్ నమూనా కోసం అడగండి.

IP20 నిర్మాణం ఎప్పుడు అనుకూలంగా ఉంటుంది మరియు IP65 సీలింగ్ ఎప్పుడు అవసరం?

IP20 సాధారణంగా డ్రై ఇండోర్ ఇన్‌స్టాలేషన్‌లకు సరిపోతుంది, ఇక్కడ ట్యూబ్ నీటి నుండి రక్షించబడుతుంది మరియు ఎన్‌క్లోజర్‌కు సీల్డ్ నిర్మాణం అవసరం లేదు. అనేక ఇంటీరియర్ ఫిక్చర్‌లకు ఇది ఒక ఆచరణాత్మక ఎంపిక, కానీ తుది అప్లికేషన్ ఇప్పటికీ ఓపెన్ లేదా నాన్-సీల్డ్ అమరిక ఆమోదయోగ్యమైనదా అని నిర్ణయిస్తుంది.

పూర్తయిన ఫిక్చర్ దుమ్ము లేదా నీటి జెట్‌లను ఎదుర్కొన్నప్పుడు IP65 నిర్మాణ ఎంపికను ఉపయోగించండి మరియు ప్రాజెక్ట్‌కు ఆ స్థాయి ఎన్‌క్లోజర్ రక్షణ అవసరం. హౌసింగ్ మాత్రమే తుది IP రేటింగ్‌ను ఏర్పాటు చేయదు. సీల్స్, ఎండ్ క్యాప్స్, కేబుల్ ఎంట్రీలు, డ్రైవర్ ప్లేస్‌మెంట్, అసెంబ్లీ టాలరెన్స్‌లు మరియు ప్రొడక్షన్ ఇన్‌స్పెక్షన్ అన్నీ ఫలితాన్ని ప్రభావితం చేస్తాయి. అవసరమైన పరీక్షా పద్ధతిని నిర్ధారించండి మరియు IP65 హౌసింగ్‌ను స్వయంచాలకంగా మొత్తం ఫిక్చర్ IP65 చేస్తుంది అని భావించడం కంటే పూర్తి చేసిన దీపాన్ని మూల్యాంకనం చేయండి.

JE మీ స్వంత అసెంబ్లీకి పూర్తి LED ట్యూబ్ లేదా హౌసింగ్‌ని సరఫరా చేస్తుందా?

OEM మరియు ODM అసెంబ్లీ కోసం JE LED ట్యూబ్ హౌసింగ్ సిస్టమ్‌ను సరఫరా చేస్తోంది, ప్రత్యేక ప్రాజెక్ట్ ఒప్పందం ఆ అదనపు సేవలను నిర్వచిస్తే తప్ప పూర్తి, ఎలక్ట్రికల్ సర్టిఫైడ్ ట్యూబ్ కాదు. మీరు LED బోర్డ్‌లు, డ్రైవర్, వైరింగ్ మరియు చివరి ల్యాంప్ కాన్ఫిగరేషన్‌ను అందించండి లేదా ఆమోదించండి.

అల్యూమినియం ఇన్సర్ట్‌తో T12 ప్లాస్టిక్ LED ట్యూబ్ హౌసింగ్ అవసరమయ్యే మరియు ఎలక్ట్రానిక్స్‌పై నియంత్రణ కోరుకునే లైటింగ్ తయారీదారులకు ఆ అమరిక సరిపోతుంది. ఇన్‌స్టాల్ చేయడానికి సిద్ధంగా ఉన్న, పూర్తిగా అసెంబుల్ చేసిన రీప్లేస్‌మెంట్ ల్యాంప్ కోసం వెతుకుతున్న కొనుగోలుదారుకు ఇది సరిపోకపోవచ్చు. ఉత్పత్తి ఆర్డర్‌ను ఉంచే ముందు సరఫరా పరిధి, పరీక్ష బాధ్యత, లేబులింగ్ మరియు నియంత్రణ అవసరాలను స్పష్టం చేయండి.

అనుకూల అసెంబ్లీ అవసరాల కోసం, సమీక్షించండికస్టమ్ T12 LED ట్యూబ్ హౌసింగ్ వివరాలుJE యొక్క ఇంజనీరింగ్ బృందంతో.

US OEM కొనుగోలుదారులు డ్రాయింగ్ రివ్యూ నుండి నమూనాలు మరియు ఉత్పత్తికి ఎలా మారాలి?

JEకి ట్యూబ్ పొడవు, PCB డ్రాయింగ్‌లు, డ్రైవర్ కొలతలు, వైర్-ఎగ్జిట్ ప్లాన్, ఎండ్-క్యాప్ అవసరాలు, ఆప్టికల్ ప్రాధాన్యత మరియు అవసరమైన IP నిర్మాణాన్ని పంపండి. ఇన్‌స్టాలేషన్ ఎన్విరాన్‌మెంట్ మరియు టార్గెట్ అసెంబ్లీ ప్రక్రియను చేర్చండి. రెండు బోర్డులు వేర్వేరు LED లేఅవుట్‌లను ఉపయోగిస్తుంటే లేదా వేర్వేరు ఆప్టికల్ జోన్‌లను ఉపయోగిస్తుంటే, దానిని డ్రాయింగ్‌లో స్పష్టంగా చూపండి.

JE తర్వాత ఎక్స్‌ట్రాషన్ మరియు టూలింగ్ అవసరాలను సమీక్షించవచ్చు, నమూనాలను సిద్ధం చేయవచ్చు మరియు భారీ ఉత్పత్తికి ముందు మెకానికల్ ఇంటర్‌ఫేస్‌లను నిర్ధారించవచ్చు. బోర్డ్ ఫిట్, డ్రైవర్ క్లియరెన్స్, వైర్ రూటింగ్, డిఫ్యూజర్ రూపాన్ని, ఎండ్-క్యాప్ నిలుపుదల మరియు-వర్తించే చోట-IP65 వెర్షన్ కోసం సీలింగ్ ప్రక్రియను తనిఖీ చేయడానికి నమూనాను ఉపయోగించండి.

తో ప్రారంభించండిJE-34 T12 డబుల్-PCB హౌసింగ్పేజీ, ఆపై మీ డ్రాయింగ్‌లు మరియు లక్ష్య పరిమాణంతో JEని సంప్రదించండి. ఆ ప్రాజెక్ట్ ఇన్‌పుట్‌లు ఎంత త్వరగా పరిష్కరించబడితే, తక్కువ ఖర్చుతో కూడిన గృహనిర్మాణ నిర్ణయం తర్వాత ఖరీదైన అసెంబ్లీ మార్పుగా మారుతుంది.
