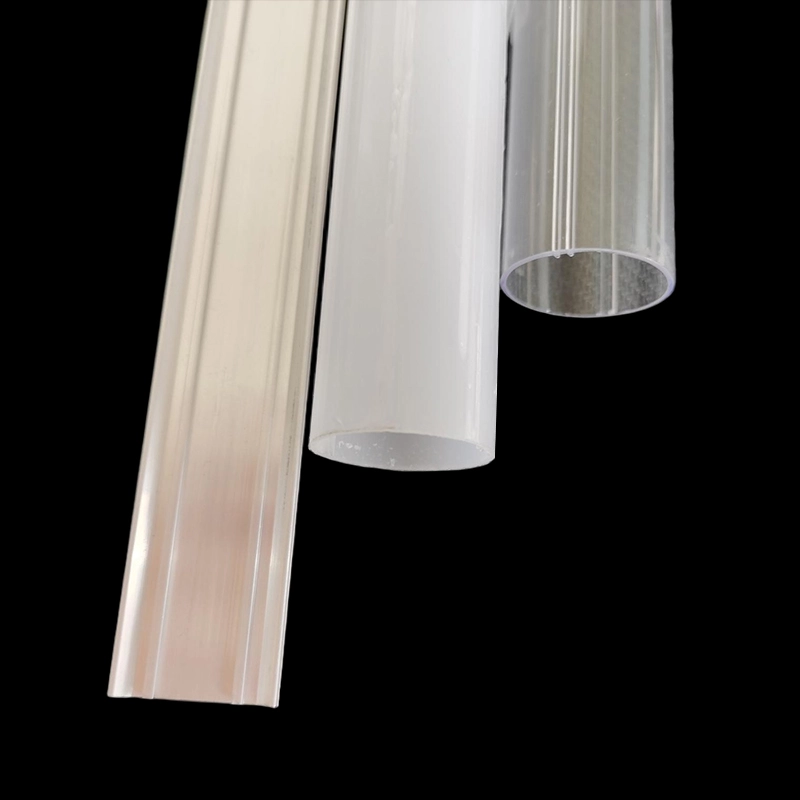

JE లుT8 ద్విపార్శ్వ LED ట్యూబ్ హౌసింగ్OEM లీనియర్-లైటింగ్ ప్రాజెక్ట్‌ల కోసం ఖాళీ ఎన్‌క్లోజర్ ప్లాట్‌ఫారమ్. ధృవీకరించబడిన కాన్ఫిగరేషన్‌లో 26 mm వెలుపలి వ్యాసం, రెండు 12 × 1 mm PCB స్థానాలు, అంతర్గత 6063 అల్యూమినియం ప్రొఫైల్, స్పష్టమైన లేదా గడ్డకట్టిన పాలికార్బోనేట్ ఎన్‌క్లోజర్, ప్లాస్టిక్ ఎండ్ క్యాప్స్ మరియు బాహ్య-డ్రైవర్ లేఅవుట్ ఉన్నాయి. ప్రామాణిక లేదా అనుకూలీకరించిన పొడవులు 600 mm నుండి 2400 mm వరకు అందుబాటులో ఉన్నాయి, IP20 మరియు IP65 కాన్ఫిగరేషన్‌లు అందించబడతాయి.
కీలక పదంగృహనిర్మాణం. LED లు, PCB అసెంబ్లీలు, వైరింగ్, డ్రైవర్, ముగింపు ముగింపు మరియు ఏవైనా అవసరమైన సీల్స్ ఎంపిక చేయబడి, ఏకీకృతం చేయబడే వరకు ఈ ఉత్పత్తి పని చేసే దీపంగా మారదు. అందువల్ల కొనుగోలుదారులు దీనిని నియంత్రిత డ్రాయింగ్ మరియు అసెంబుల్డ్ నమూనా నుండి మూల్యాంకనం చేయాలి-ఒక్క T8 పేరు నుండి కాదు. కరెంట్‌ని సమీక్షించండిT8 ద్విపార్శ్వ ప్రకాశించే హౌసింగ్మీ PCB మరియు ప్రాజెక్ట్ అవసరాలను JEకి పంపే ముందు.
ఉత్పత్తి ఒక ఖాళీ OEM హౌసింగ్, పూర్తయిన T8 లాంప్ లేదా ఫ్లోరోసెంట్ రీప్లేస్‌మెంట్ కాదు
"T8" సాధారణ ట్యూబ్ ఆకృతిని గుర్తిస్తుంది, అయితే ఇది ఇప్పటికే ఉన్న ఫ్లోరోసెంట్ ఫిక్చర్‌తో ఎలక్ట్రికల్ లేదా మెకానికల్ అనుకూలతను ఏర్పరచదు. పూర్తిగా భిన్నమైన బోర్డులు, వైరింగ్, ఎండ్ క్యాప్స్, మౌంటు వివరాలు మరియు పవర్ ఆర్కిటెక్చర్‌ని ఉపయోగిస్తున్నప్పుడు 26 mm హౌసింగ్ సుపరిచితం కావచ్చు.
ఇది సంప్రదాయ ఫ్లోరోసెంట్ బ్యాలస్ట్‌ను అంగీకరిస్తుందని, G13 లాంప్‌హోల్డర్‌కు సరిపోతుందని, మెయిన్స్-రేటెడ్ పిన్‌లను కలిగి ఉంటుందని లేదా ఇన్‌స్టాల్ చేయబడిన ల్యాంప్‌ను ఒకదానికొకటి భర్తీ చేయగలదని అనుకోవద్దు. ఆ వివరాలు ఏవీ హౌసింగ్ వ్యాసం ద్వారా నిర్ధారించబడలేదు. రెట్రోఫిట్ అనుకూలత అవసరమైతే, ఆమోదం డ్రాయింగ్‌పై బేస్ జ్యామితి, పిన్ అమరిక, మొత్తం దీపం పొడవు, విద్యుత్ ఇన్‌పుట్, వైరింగ్ మోడ్ మరియు ఫిక్చర్ ఇంటర్‌ఫేస్‌ను ఉంచండి.
ఈ వ్యత్యాసం కొనుగోలును కూడా ప్రభావితం చేస్తుంది. హౌసింగ్ స్పెసిఫికేషన్ ఎక్స్‌ట్రాషన్ మరియు ఎన్‌క్లోజర్ ప్యాకేజీని గుర్తిస్తుంది. ఇది స్వయంగా, LED పరిమాణం, రంగు ఉష్ణోగ్రత, కాంతి అవుట్‌పుట్, ఆప్టికల్ పంపిణీ, శక్తి, డ్రైవర్ ప్రవర్తన, మసకబారడం, ఉప్పెన రక్షణ, ఆపరేటింగ్ ఉష్ణోగ్రత లేదా సేవా జీవితాన్ని నిర్వచించదు. అవి కొనుగోలుదారు యొక్క కాంపోనెంట్ డిజైన్ మరియు క్వాలిఫికేషన్ ప్రోగ్రామ్ ద్వారా నియంత్రించబడే పూర్తి-ప్రకాశవంతమైన నిర్ణయాలు.
ద్విపార్శ్వ T8 హౌసింగ్ అసెంబ్లీ యొక్క క్రాస్-సెక్షన్
అసెంబ్లీ ఒక రౌండ్ పాలికార్బోనేట్ బాడీని అంతర్గత అల్యూమినియం ప్రొఫైల్‌తో మిళితం చేస్తుంది. ఆ క్రాస్-సెక్షన్‌లో రెండు PCB స్థానాలు ఉన్నాయి, ఒక్కొక్కటి 12 × 1 మిమీగా గుర్తించబడ్డాయి. ఈ అమరిక OEM డిజైనర్‌కి ఒక 26 mm ట్యూబ్ ఎన్వలప్ లోపల LED బోర్డుల కోసం రెండు మౌంటు స్థానాలను అందిస్తుంది.
అల్యూమినియం ఇన్సర్ట్ PCB స్థానాల కోసం నిర్వచించబడిన అంతర్గత నిర్మాణాన్ని అందిస్తుంది. ఇది బోర్డుల నుండి ఉష్ణ బదిలీలో కూడా పాల్గొనవచ్చు, అయితే మిశ్రమం పేరు లేదా ప్రొఫైల్ నుండి మాత్రమే ఉష్ణ పనితీరును ఊహించలేము. LED లోడింగ్, బోర్డ్ నిర్మాణం, థర్మల్-ఇంటర్‌ఫేస్ మెటీరియల్, కాంటాక్ట్ క్వాలిటీ, డ్రైవర్ నష్టాలు, పరిసర ఉష్ణోగ్రత, ట్యూబ్ ఓరియంటేషన్ మరియు ఎయిర్‌ఫ్లో అన్నీ ఆపరేటింగ్ ఉష్ణోగ్రతను ప్రభావితం చేస్తాయి. ఇన్‌స్టాల్ చేయబడిన ఉద్దేశించిన LED బోర్డులతో థర్మల్ డిజైన్‌ను ఆమోదించండి.
జత చేసిన PCB స్థానాలు రెండు ప్రకాశించే ముఖాలకు ఎలా మద్దతు ఇస్తాయి
రెండు PCB స్థానాలు మొత్తం చుట్టుకొలతను ప్రకాశవంతం చేయడానికి ఒక బోర్డుపై ఆధారపడకుండా ట్యూబ్ యొక్క రెండు వైపులా LED లను అమర్చడానికి అనుమతిస్తాయి. ఇది ద్వి దిశాత్మక లీనియర్ లైటింగ్, సస్పెండ్ చేయబడిన లూమినియర్‌లు, డిస్‌ప్లే లైటింగ్, ట్రాన్సిట్ ఇంటీరియర్స్ మరియు ఒకటి కంటే ఎక్కువ దిశల్లో కాంతి అవసరమయ్యే ఇతర ఇన్‌స్టాలేషన్‌లకు సరిపోతుంది.
వెలికితీత నిర్దిష్ట పుంజం కోణం లేదా సమానమైన 50/50 కాంతి విభజనకు హామీ ఇవ్వదు. వాస్తవ పంపిణీ PCB స్థానాల విన్యాసాన్ని, LED ప్యాకేజీ, డయోడ్ అంతరం, బోర్డు వెడల్పు, పాలికార్బోనేట్‌కు దూరం, డిఫ్యూజర్ ముగింపు, అంతర్గత అవరోధం మరియు సమీపంలోని లూమినైర్ ఉపరితలాలపై ఆధారపడి ఉంటుంది. క్లియర్ PC LED నిర్వచనం మరియు అవుట్‌పుట్ దిశను సంరక్షిస్తుంది; ఫ్రాస్టెడ్ PC కాంతిని మరింత ప్రభావవంతంగా మిళితం చేస్తుంది కానీ కనిపించే తీవ్రతను తగ్గిస్తుంది మరియు బీమ్ నియంత్రణను మృదువుగా చేస్తుంది.
సాధనం లేదా ఉత్పత్తి ఆమోదానికి ముందు, రెండు వైపుల నుండి ప్రకాశవంతమైన నమూనాను తనిఖీ చేయండి. LED ఇమేజింగ్, అల్యూమినియం ఇన్సర్ట్ దగ్గర డార్క్ బ్యాండ్‌లు, రంగు వైవిధ్యం, ముగింపు నీడలు మరియు రెండు ముఖాల మధ్య ప్రకాశంలో తేడాల కోసం చూడండి. ఫోటోమెట్రిక్ పరీక్ష పూర్తి-ల్యూమినైర్ స్థాయికి చెందినది ఎందుకంటే ఖాళీ గృహంలో కాంతి మూలం లేదు.
కొనుగోలుదారు పేర్కొన్న LEDలు, PCB అసెంబ్లీలు, వైరింగ్, డ్రైవర్ మరియు సీల్స్‌కు వ్యతిరేకంగా సరఫరా చేయబడిన గృహ భాగాలను నిర్ధారించండి
హౌసింగ్ కొటేషన్ JE-సరఫరా చేయబడిన భాగాలను కొనుగోలుదారు-సరఫరా చేసిన ఎలక్ట్రికల్ భాగాల నుండి వేరు చేయాలి. ప్రచురించిన ఉత్పత్తి వివరణ ఆధారంగా, ఎన్‌క్లోజర్‌లో అంతర్గత 6063 అల్యూమినియం ప్రొఫైల్, స్పష్టమైన లేదా గడ్డకట్టిన పాలికార్బోనేట్ మరియు ప్లాస్టిక్ ఎండ్ క్యాప్‌లు ఉంటాయి. ఆర్కిటెక్చర్ బాహ్య డ్రైవర్‌ను ఉపయోగిస్తుంది. ఖచ్చితమైన ప్యాకింగ్ కంటెంట్‌లు, ఎండ్-క్యాప్ స్టైల్, హార్డ్‌వేర్, సీల్స్, కేబుల్-ఎంట్రీ పార్ట్స్ మరియు అసెంబ్లీ సేవలు ఇప్పటికీ కొటేషన్‌లో లైన్ వారీగా జాబితా చేయబడాలి.
కొనుగోలుదారు సాధారణంగా LED బోర్డ్‌లు, LED లు, వైరింగ్, కనెక్టర్‌లు, థర్మల్-ఇంటర్‌ఫేస్ మెటీరియల్, డ్రైవర్, వర్తించే గ్రౌండింగ్ పద్ధతి మరియు చివరి విద్యుత్ ముగింపులను నిర్వచించాలి. IP65 లక్ష్యం కోసం, రబ్బరు పట్టీలు, సీలెంట్, కేబుల్ గ్రంధులు, ఎండ్-క్యాప్ సీలింగ్ మరియు అసెంబ్లీ ప్రక్రియకు సంబంధించిన బాధ్యత ప్రత్యేకంగా స్పష్టంగా ఉండాలి. అనియంత్రిత ఫీల్డ్ అసెంబ్లీ తర్వాత IP65-సామర్థ్యం గల భాగాల సెట్ స్వయంచాలకంగా IP65 లూమినైర్ కాదు.
డ్రాయింగ్ మరియు కాంపోనెంట్ రివ్యూ కోసం స్పెసిఫికేషన్ మ్యాట్రిక్స్
డ్రాయింగ్ రివ్యూ కోసం కింది మాత్రికను ప్రారంభ బిందువుగా ఉపయోగించండి. ప్రచురించబడిన విలువలు అందుబాటులో ఉన్న ఉత్పత్తి కాన్ఫిగరేషన్‌ను గుర్తిస్తాయి; అవి ప్రాజెక్ట్-నిర్దిష్ట టాలరెన్స్‌లు, ఫిట్ చెక్‌లు లేదా రెగ్యులేటరీ రివ్యూలను భర్తీ చేయవు.
| పరామితి | ప్రచురించబడిన కాన్ఫిగరేషన్ | కొనుగోలుదారు ఏమి ఆమోదించాలి |
|---|---|---|
| ఉత్పత్తి రకం | ఖాళీ T8 ద్విపార్శ్వ LED ట్యూబ్ హౌసింగ్ | సరఫరా చేయబడిన యాంత్రిక భాగాలు మరియు మినహాయించబడిన విద్యుత్ భాగాల పరిధి |
| వెలుపలి వ్యాసం | 26 మి.మీ | డయామీటర్ టాలరెన్స్, స్ట్రెయిట్‌నెస్, మ్యాటింగ్ క్లియరెన్స్‌లు మరియు ఫిక్చర్ ఫిట్ |
| PCB స్థానాలు | రెండు స్థానాలు, ఒక్కొక్కటి 12 × 1 మిమీ | వాస్తవ PCB మందం మరియు వెడల్పు, చొప్పించడం క్లియరెన్స్, నిలుపుదల మరియు ఉష్ణ పరిచయం |
| అంతర్గత మెటల్ ప్రొఫైల్ | 6063 అల్యూమినియం | ప్రొఫైల్ క్రాస్-సెక్షన్, అవసరమైతే పూర్తి చేయండి, మెటీరియల్-క్రిటికల్ అయితే టెంపర్, కట్ పొడవు మరియు బర్ పరిమితులు |
| బయటి ఆవరణ | స్పష్టమైన లేదా తుషార పాలికార్బోనేట్ | ఆప్టికల్ ప్రదర్శన, వ్యాప్తి, రంగు స్థిరత్వం, ప్రభావ అవసరాలు మరియు పర్యావరణ అనుకూలత |
| ముగింపు ముగింపు | ప్లాస్టిక్ ముగింపు టోపీలు | క్యాప్ జ్యామితి, అటాచ్‌మెంట్ పద్ధతి, కేబుల్ నిష్క్రమణ, కనెక్టర్ లేదా పిన్ వివరాలు మరియు సీలింగ్ బాధ్యత |
| డ్రైవర్ అమరిక | బాహ్య డ్రైవర్ | డ్రైవర్ లొకేషన్, వైరింగ్ రూట్, కనెక్టర్ సిస్టమ్, స్ట్రెయిన్ రిలీఫ్ మరియు ఎలక్ట్రికల్ రేటింగ్‌లు |
| ప్రవేశ కాన్ఫిగరేషన్ | IP20 లేదా IP65 ఎంపిక | పూర్తి సీలింగ్ డిజైన్, అసెంబ్లీ సూచనలు మరియు పూర్తి-యూనిట్ పరీక్ష పద్ధతి |
| పొడవు | ప్రామాణిక లేదా అనుకూలీకరించిన, 600-2400 mm | కట్-లెంగ్త్ టాలరెన్స్, మొత్తం అసెంబుల్డ్ పొడవు, ముగింపు భత్యం మరియు ప్యాకేజింగ్ పరిమితి |
స్థిర జ్యామితి: 26 మిమీ వ్యాసం మరియు రెండు 12 × 1 మిమీ PCB స్థానాలు, డ్రాయింగ్‌పై ఆమోదించబడిన ఫిట్ మరియు టాలరెన్స్‌లు
26 mm వ్యాసం మరియు జత చేసిన 12 × 1 mm PCB స్థానాలు ప్రధాన జ్యామితి, కానీ విడుదలకు నామమాత్రపు కొలతలు సరిపోవు. బోర్డ్ ఫాబ్రికేషన్, ఎక్స్‌ట్రూషన్, బో, కోటింగ్ మరియు అసెంబ్లీ టాలరెన్స్‌లు తప్పు దిశలో పేర్చబడితే, దాని స్లాట్ వలె అదే నామమాత్రపు వెడల్పుతో రూపొందించబడిన బోర్డు కట్టుబడి ఉంటుంది. లూజ్ ఫిట్ వేరొక సమస్యను సృష్టిస్తుంది: బోర్డు కదలిక, అస్థిరమైన థర్మల్ కాంటాక్ట్ లేదా డిఫ్యూజర్ వెనుక కనిపించే తప్పుగా అమర్చడం.
RFQలో “12 mm బోర్డ్” అని మాత్రమే వ్రాయడం కంటే వాస్తవ PCB అవుట్‌లైన్‌ను JEకి పంపండి. చొప్పించే ప్రదేశం సమీపంలో PCB మందం, అంచు ముగింపు, టంకము-ముసుగు లేదా పూత బిల్డప్, కాంపోనెంట్ కీప్-అవుట్ జోన్‌లు, కనెక్టర్ ప్రోట్రూషన్‌లు మరియు ఉద్దేశించిన చొప్పించే దిశను చేర్చండి. ఆమోదించబడిన డ్రాయింగ్ సరిపోయేలా కీలకమైన కొలతలను గుర్తించాలి మరియు ఆ కొలతలు ఎలా తనిఖీ చేయబడతాయో పేర్కొనాలి.
నిర్మాణం మరియు ఎంపికలు: అంతర్గత 6063 అల్యూమినియం ప్రొఫైల్, క్లియర్ లేదా ఫ్రాస్టెడ్ పాలికార్బోనేట్, ప్లాస్టిక్ ఎండ్ క్యాప్స్, ఎక్స్‌టర్నల్ డ్రైవర్ మరియు 600–2400 మిమీ పొడవు
6063 సాధారణంగా ఎక్స్‌ట్రూడెడ్ అల్యూమినియం ప్రొఫైల్‌ల కోసం ఉపయోగించబడుతుంది ఎందుకంటే ఇది నియంత్రిత క్రాస్-సెక్షన్‌లుగా ఏర్పడుతుంది మరియు సాధారణ ముగింపు ప్రక్రియలను అంగీకరిస్తుంది. ఇప్పటికీ, “6063 అల్యూమినియం” అనేది పూర్తి థర్మల్ లేదా మెకానికల్ స్పెసిఫికేషన్ కాదు. ప్రాజెక్ట్‌కు నిగ్రహం, ఉపరితల చికిత్స, వాహకత, ప్రదర్శన లేదా తుప్పు ప్రవర్తన ముఖ్యమైనవి అయితే, డ్రాయింగ్‌కు ఆవశ్యకతను జోడించి నిర్ధారణను అభ్యర్థించండి.
కొనుగోలు ధర కంటే పొడవు కూడా ఎక్కువగా మారుతుంది. పొడవైన హౌసింగ్‌లు స్ట్రెయిట్‌నెస్, హ్యాండ్లింగ్ డ్యామేజ్, PCB చొప్పించడం, వైరింగ్ యాక్సెస్ మరియు ప్యాకేజీ డిజైన్‌కు మరింత సున్నితంగా ఉంటాయి. మీ పేర్కొన్న పొడవు కట్ ఎక్స్‌ట్రాషన్, పాలికార్బోనేట్ బాడీ లేదా ఎండ్ క్యాప్‌లతో సహా మొత్తం అసెంబుల్డ్ యూనిట్‌ని సూచిస్తుందో లేదో నిర్ధారించండి. JE జాబితాలు ప్రామాణిక మరియుఅనుకూల-పొడవు T8 LED ట్యూబ్ హౌసింగ్600 mm నుండి 2400 mm వరకు ఎంపికలు; కొటేషన్ ఖచ్చితమైన పూర్తి పొడవు మరియు సహనాన్ని గుర్తించాలి.
క్లియర్ లేదా ఫ్రాస్టెడ్ PC, ఎండ్-క్యాప్ టెర్మినేషన్ మరియు IP20 లేదా IP65 కాన్ఫిగరేషన్ ఎంపికలు
LED విజిబిలిటీ, డైరెక్షనల్ అవుట్‌పుట్ లేదా అంతర్గత బోర్డుల రూపాన్ని ఆమోదించినప్పుడు స్పష్టమైన పాలికార్బోనేట్‌ను ఎంచుకోండి. ఇది డయోడ్ అంతరం, వైరింగ్, కీళ్ళు మరియు చిన్న అమరిక లోపాలను బహిర్గతం చేస్తుంది, కాబట్టి అంతర్గత నిర్మాణం దృశ్యమానంగా శుభ్రంగా ఉండాలి. మీకు మెరుగైన విజువల్ మిక్సింగ్ మరియు తక్కువ డైరెక్ట్ LED ఇమేజింగ్ అవసరమైనప్పుడు ఫ్రాస్టెడ్ PCని ఎంచుకోండి. ఫ్రాస్టింగ్ తగినంత LED అంతరం లేదా ఆప్టికల్ పరీక్షకు ప్రత్యామ్నాయం కాదు మరియు ప్రసారంపై దాని ప్రభావాన్ని నిజమైన లైట్ ఇంజిన్‌తో అంచనా వేయాలి.
ఎండ్ క్యాప్‌లు తరచుగా పట్టించుకోని ఇంటర్‌ఫేస్‌గా మారతాయి. ట్యూబ్ ఎలా మూసివేయబడుతుందో, వైర్లు హౌసింగ్‌ను ఎలా వదిలివేస్తాయో మరియు అసెంబ్లీ పరిసర లూమినైర్‌కు ఎలా కనెక్ట్ అవుతుందో వారు నిర్ణయిస్తారు. ఒక ప్లాస్టిక్ ముగింపు టోపీ ఒక ప్రామాణిక ఫ్లోరోసెంట్ బేస్ లేదా జలనిరోధిత ముద్రను అందించడానికి భావించరాదు. డ్రాయింగ్‌పై నిలుపుదల పద్ధతి, కేబుల్ ఓపెనింగ్, కనెక్టర్ అమరిక, ధ్రువణత మార్కింగ్, స్ట్రెయిన్ రిలీఫ్ మరియు సర్వీస్-యాక్సెస్ అవసరాలను ఉంచండి.
పూర్తయిన డిజైన్‌కు నీటి ప్రవేశానికి వ్యతిరేకంగా రక్షణ అవసరం లేని చోట మాత్రమే IP20 తగినది. IP65 ఎంపిక డస్ట్-టైట్ మరియు వాటర్-జెట్-రెసిస్టెంట్ కాన్ఫిగరేషన్ కోసం ఉద్దేశించబడింది, అయితే పూర్తి ఎన్‌క్లోజర్ సిస్టమ్ మరియు అసెంబ్లీ పద్ధతిని నిర్వచించిన తర్వాత మరియు పరీక్షించిన తర్వాత మాత్రమే రేటింగ్ వర్తిస్తుంది. ఎండ్-క్యాప్ జాయింట్లు, కేబుల్ ఎంట్రీలు, సీల్ కంప్రెషన్, కట్ ఉపరితలాలు మరియు ఉత్పత్తి పనితనం అన్నీ లీకేజీకి కారణమవుతాయి.
ఎలా కోట్ చేశారో అడగండిIP20 లేదా IP65 T8 హౌసింగ్ కాన్ఫిగరేషన్భాగాలు మరియు అసెంబ్లీలో తేడా ఉంటుంది. JE మీ ఫ్యాక్టరీని అసెంబ్లింగ్ చేయడానికి వదులుగా ఉండే భాగాలను సరఫరా చేస్తే, సీల్ మెటీరియల్స్, సీలెంట్ లొకేషన్, సంబంధితమైన క్యూర్ షరతులు, క్యాప్ ఇన్‌సర్షన్ లేదా ఫాస్టెనింగ్ పద్ధతి మరియు పూర్తి-ఉత్పత్తి ప్రవేశ పరీక్షను అంగీకరించండి. కేవలం అసెంబుల్ చేయని హౌసింగ్ నమూనా ఆధారంగా IP క్లెయిమ్‌ను ప్రింట్ చేయవద్దు.
ట్రాన్సిట్, కమర్షియల్, ఆర్కిటెక్చరల్ మరియు ప్రొటెక్టెడ్ అవుట్‌డోర్ లూమినైర్స్ కోసం అప్లికేషన్ సరిహద్దులు
డబుల్-సైడెడ్ ఫార్మాట్ రైలు-వాహన ఇంటీరియర్స్, స్టేషన్లు, కమర్షియల్ లైటింగ్, గ్యారేజీలు, పాఠశాలలు, ఫ్యాక్టరీలు మరియు ఇతర లీనియర్ ఇన్‌స్టాలేషన్‌లకు మద్దతు ఇస్తుంది. ఈ ఉపయోగాలు ఒక అర్హత ప్రమాణాన్ని పంచుకోవు, కాబట్టి అప్లికేషన్ పేరు ఇంజనీరింగ్ అవసరాల కోసం ఎన్నటికీ నిలబడకూడదు.
రైలు-వాహన లైటింగ్‌కు కంపనం, షాక్, మంట మరియు పొగ ప్రవర్తన, విద్యుత్ భద్రత, విద్యుదయస్కాంత అనుకూలత, మెటీరియల్ ట్రేస్‌బిలిటీ మరియు సురక్షిత నిలుపుదల కోసం ప్రాజెక్ట్-నిర్దిష్ట తనిఖీలు అవసరం కావచ్చు. 26 mm హౌసింగ్ జ్యామితి ఆ అవసరాలలో దేనికీ అనుగుణంగా లేదని రుజువు చేయలేదు. నమూనా చేయడానికి ముందు JEకి అవసరమైన పరీక్ష లేదా మెటీరియల్-డాక్యుమెంట్ జాబితాను ఇవ్వండి, తద్వారా అందుబాటులో లేని సాక్ష్యం కస్టమర్ సమర్పణ సమయంలో కాకుండా ముందుగానే కనుగొనబడుతుంది.
వాణిజ్య మరియు నిర్మాణ దీపాల కోసం, కొనుగోలుదారులు సాధారణంగా ప్రదర్శన, కాంతి పంపిణీ, మౌంటు ఇంటిగ్రేషన్, డ్రైవర్ యాక్సెస్, వేడి, శుభ్రపరచడం మరియు నిర్వహణపై దృష్టి పెట్టాలి. ఫ్రాస్టెడ్ PC వ్యక్తిగత LED లను దాచగలదు, అయితే పొడవైన ప్రకాశించే లైన్ ఇప్పటికీ బోర్డు జాయింట్లు లేదా ముగింపు టోపీల వద్ద చీకటి మండలాలను చూపుతుంది. నిరంతర ప్రదర్శన ముఖ్యమైతే పూర్తి-నిడివి నమూనాను రూపొందించండి; చిన్న ఆఫ్‌కట్ ప్రతి ఉత్పత్తి సమస్యను బహిర్గతం చేయదు.
గ్యారేజీలు, కర్మాగారాలు మరియు రక్షిత బహిరంగ ప్రదేశాలు దుమ్ము, తేమ, శుభ్రపరిచే పద్ధతులు, ఉష్ణోగ్రత వైవిధ్యం మరియు సాధ్యమయ్యే రసాయన బహిర్గతం. IP65 నిర్వచించబడిన పరీక్ష పరిస్థితులలో ప్రవేశాన్ని సూచిస్తుంది, UV నిరోధకత, రసాయన అనుకూలత, సంగ్రహణ, ప్రభావ నిరోధకత లేదా అనియంత్రిత బహిరంగ బహిర్గతం కాదు. ఆ ప్రాపర్టీలను ప్రత్యేకంగా పేర్కొనాలి మరియు ధృవీకరించాలి. ట్యూబ్ మరొక సీల్డ్ లూమినైర్ లోపల కూర్చుంటే, ట్రాప్డ్ హీట్ మరియు ఎక్స్‌టర్నల్ డ్రైవర్ యాక్సెస్ చేయగలదా లేదా అని కూడా పరిగణించండి.
ఆమోదం సాక్ష్యం: డ్రాయింగ్‌లు, నమూనా తనిఖీ, పరీక్ష పద్ధతులు, మెటీరియల్ పత్రాలు మరియు హౌసింగ్ సర్టిఫికేషన్ క్లెయిమ్ లేకుండా UL లేదా ETL సమర్పణ మద్దతు
విశ్వసనీయమైన ఆమోదం ప్యాకేజీ నియంత్రిత క్రాస్ సెక్షనల్ డ్రాయింగ్ మరియు అసెంబ్లీ డ్రాయింగ్‌తో ప్రారంభమవుతుంది. వారు 26 mm వ్యాసం, PCB స్థానాలు, కీ ఇంటర్‌ఫేస్‌లు, మెటీరియల్ కాల్‌అవుట్‌లు, ముగింపు-క్యాప్ వివరాలు, పొడవు నిర్వచనం మరియు పునర్విమర్శ స్థితిని చూపాలి. PCB చొప్పించడం, క్యాప్ ఫిట్, మౌంటు లేదా సీలింగ్‌ను ప్రభావితం చేసే కొలతలు సాధారణ గమనిక కంటే స్పష్టమైన సహనానికి అర్హమైనవి.
నమూనా తనిఖీ కొలతలు మరియు ఆచరణాత్మక అసెంబ్లీని కవర్ చేయాలి. అసలైన PCBలను చొప్పించండి, ఉద్దేశించిన వైర్‌లను రూట్ చేయండి, ఎండ్ క్యాప్‌లను అమర్చండి మరియు విల్లు, ట్విస్ట్, స్క్రాచింగ్, రంగు వైవిధ్యం, క్యాప్ గ్యాప్‌లు మరియు బోర్డ్ కదలిక కోసం పూర్తి పొడవును తనిఖీ చేయండి. అప్పుడు ఉష్ణోగ్రత మరియు ఆప్టికల్ రూపాన్ని అంచనా వేయడానికి ఉద్దేశించిన LED మరియు డ్రైవర్ సిస్టమ్‌ను ప్రతినిధి పరిస్థితులలో ఆపరేట్ చేయండి.
ఫలితాలను పోల్చడానికి ముందు పరీక్ష పద్ధతులను అంగీకరించాలి. IP65 డిజైన్ కోసం, పరీక్ష JE యొక్క అసెంబుల్డ్ శాంపిల్‌కి వర్తిస్తుందో లేదా మీ కేబుల్ ఎంట్రీ మరియు వైరింగ్‌తో సహా మీ పూర్తయిన లూమినైర్‌కు వర్తిస్తుందో లేదో గుర్తించండి. మెటీరియల్ డాక్యుమెంట్‌లలో డిక్లరేషన్‌లు, డేటాషీట్‌లు లేదా టెస్ట్ రిపోర్ట్‌లు ఉండవచ్చు, అయితే వాటి లభ్యత మరియు ఔచిత్యం ఖచ్చితమైన రెసిన్, అల్యూమినియం స్పెసిఫికేషన్, కలర్ మరియు ప్రొడక్షన్ కాన్ఫిగరేషన్‌ను కొనుగోలు చేయడం కోసం నిర్ధారించబడాలి.
UL లేదా ETL సమర్పణ మద్దతును డాక్యుమెంట్ కోఆర్డినేషన్‌గా పరిగణించాలి, బ్లాంకెట్ సర్టిఫికేషన్ క్లెయిమ్‌గా కాదు. మెటీరియల్ రికార్డ్, కాంపోనెంట్ ఫైల్ లేదా సప్లయర్ డిక్లరేషన్ ఖాళీ గృహాన్ని-లేదా పూర్తయిన దీపాన్ని-UL జాబితా లేదా ETL జాబితా చేయదు. తుది నిర్మాణం, ఎలక్ట్రికల్ భాగాలు, ఉష్ణోగ్రతలు, అంతరాలు, వైరింగ్, ఎన్‌క్లోజర్ మరియు ఉద్దేశించిన ఉపయోగం అన్నీ ఎంచుకున్న ధృవీకరణ సంస్థచే సమీక్షించబడవచ్చు.
మీ ల్యాబ్ లేదా ధృవీకరణ భాగస్వామికి ఏ సమర్పణ మార్గం మరియు పత్రాలు అవసరమో JEకి చెప్పండి. ప్రతిపాదిత పదార్థాలు మరియు కాన్ఫిగరేషన్ కోసం అందుబాటులో ఉన్న వాటిని JE నిర్ధారించవచ్చు. నిర్దిష్ట గుర్తింపు, జాబితా, మంట వర్గీకరణ, ఫైల్ నంబర్ లేదా పరీక్ష నివేదిక తప్పనిసరి అయితే, ఆర్డర్‌ను ఆమోదించే ముందు ఆ సాక్ష్యాన్ని పొంది, ధృవీకరించండి. లోగో, జెనరిక్ మెటీరియల్ ఫ్యామిలీ లేదా మునుపటి ప్రాజెక్ట్ నుండి దీన్ని ఎప్పుడూ ఊహించవద్దు.
డ్రాయింగ్ రివ్యూ నుండి నమూనా ఆమోదం మరియు ఉత్పత్తి కొటేషన్ వరకు
చైనా డీప్ ఎక్స్‌ట్రాషన్ సామర్థ్యాన్ని అందిస్తుంది, అయితే ఫ్యాక్టరీ లొకేషన్ మాత్రమే డ్రాయింగ్ కంట్రోల్, కాంపోనెంట్ ఫిట్ లేదా రిపీటబిలిటీ గురించి మీకు చాలా తక్కువ చెబుతుంది. ట్యూబ్ హౌసింగ్‌లు, LED ప్రొఫైల్‌లు, PC ట్యూబ్‌లు, ఎండ్ క్యాప్స్ మరియు ట్రై-ప్రూఫ్ హౌసింగ్‌లతో సహా LED లైటింగ్ కోసం JE అల్యూమినియం మరియు ప్లాస్టిక్ ఎక్స్‌ట్రాషన్‌లను తయారు చేస్తుంది. ఈ ప్రాజెక్ట్ కోసం, ఉపయోగకరమైన సాక్ష్యం అనేది ప్రతిస్పందించే డ్రాయింగ్ ప్రక్రియ, ప్రతినిధి నమూనా, నిర్వచించిన తనిఖీ ప్రణాళిక మరియు సరఫరా సరిహద్దును స్పష్టం చేసే కొటేషన్.
అనుకూలీకరణ వర్క్‌ఫ్లో: డ్రాయింగ్ రివిజన్, DFM ఫీడ్‌బ్యాక్, అచ్చు ఎంపిక, నమూనా ధృవీకరణ మరియు ఉత్పత్తి నాణ్యత నియంత్రణ
“T8 హౌసింగ్” కోసం వదులుగా ఉండే అభ్యర్థన కాకుండా అప్లికేషన్‌తో ప్రారంభించండి. PCB ఫైల్‌లు, లక్ష్యం మొత్తం పొడవు, ఆప్టికల్ ప్రాధాన్యత, ముగింపు ముగింపు, ప్రవేశ లక్ష్యం, మౌంటు ఇంటర్‌ఫేస్ మరియు తప్పనిసరి పత్రాలను పంపండి. JE ఆ ఇన్‌పుట్‌లను ఇప్పటికే ఉన్న పబ్లిక్ అచ్చుతో పోల్చవచ్చు లేదా ప్రైవేట్ అచ్చు మరియు కస్టమ్ ఎక్స్‌ట్రాషన్ అవసరమా అని నిర్ణయించవచ్చు.
డ్రాయింగ్ రివిజన్ సమయంలో, బోర్డు క్లియరెన్స్, ఎండ్-క్యాప్ ఎంగేజ్‌మెంట్, వైర్ రూటింగ్, కాంపోనెంట్ కీప్-అవుట్ ఏరియాలు, సీలింగ్ సర్ఫేస్‌లు మరియు కనిపించే కాస్మెటిక్ జోన్‌లను పరిష్కరించండి. DFM ఫీడ్‌బ్యాక్ పట్టుకోవడం లేదా తనిఖీ చేయడం కష్టతరమైన కొలతలు మరియు సాధనం, అసెంబ్లీ లేదా ధరను ప్రభావితం చేసే ఏదైనా మార్పును గుర్తించాలి. కస్టమ్ ప్రొఫైల్ నిజమైన ఇంటర్‌ఫేస్ సమస్యను పరిష్కరించగలదు, అయితే ఇది టూలింగ్ ఆమోదాన్ని జోడిస్తుంది మరియు ప్రాజెక్ట్‌ను కొత్త క్రాస్-సెక్షన్‌కి లాక్ చేస్తుంది. నాన్‌క్రిటికల్ PCB ఎడ్జ్‌ను స్వీకరించడాన్ని నివారించడానికి ప్రైవేట్ సాధనాలను ఆర్డర్ చేయవద్దు.
నమూనా అంగీకరించిన మెటీరియల్, డిఫ్యూజర్ ముగింపు, అల్యూమినియం క్రాస్-సెక్షన్, ఎండ్-క్యాప్ డిజైన్ మరియు నిజమైన రిస్క్‌లను పరీక్షించడానికి తగినంత పొడవును సూచించాలి. ఏదైనా ఆమోదించబడిన విచలనాన్ని రికార్డ్ చేయండి. నమూనా డైమెన్షనల్, అసెంబ్లీ, ఆప్టికల్, థర్మల్ మరియు వర్తించే ఇన్‌గ్రెస్ చెక్‌లను దాటిన తర్వాత, ప్రొడక్షన్ కొటేషన్ కోసం ఉపయోగించిన డ్రాయింగ్ రివిజన్‌ను స్తంభింపజేయండి.
ఉత్పత్తి నాణ్యత నియంత్రణ అనేది పరిశీలించదగిన అవసరాలతో ముడిపడి ఉండాలి: మెటీరియల్ ఐడెంటిటీ, క్రిటికల్ క్రాస్-సెక్షనల్ కొలతలు, కట్ పొడవు, పేర్కొన్న చోట సూటిగా ఉండటం, ఉపరితల పరిస్థితి, డిఫ్యూజర్ రూపాన్ని, ఎండ్-క్యాప్ ఫిట్, PCB చొప్పించడం మరియు ప్యాకేజింగ్ రక్షణ. సీల్డ్ అసెంబ్లీల కోసం, ఇన్‌గ్రెస్ పనితీరు ఎలా తనిఖీ చేయబడుతుందో మరియు ఏ మాదిరి స్థాయిలో ఉందో నిర్వచించండి. కొటేషన్ వర్తించే చోట సాధన యాజమాన్యాన్ని పేర్కొనాలి, నమూనా ఛార్జీలు, ఆర్డర్ పరిమాణం, లీడ్-టైమ్ ప్రాతిపదిక, ప్యాకింగ్ పద్ధతి మరియు షిప్పింగ్ నిబంధనలు ఆ పాయింట్‌లను ఇమెయిల్ అంచనాలకు వదిలివేయడం కంటే.
RFQ చెక్‌లిస్ట్: పొడవు, PCB జ్యామితి, డిఫ్యూజర్, IP టార్గెట్, ఎండ్ క్యాప్స్, టాలరెన్స్‌లు, పరిమాణం, ప్యాకేజింగ్, గమ్యం మరియు అవసరమైన డాక్యుమెంటేషన్
- పొడవు:అందుబాటులో ఉన్న 600–2400 mm పరిధిలో కట్ పొడవు మరియు అవసరమైన మొత్తం అసెంబుల్డ్ పొడవును పేర్కొనండి.
- PCB జ్యామితి:బోర్డు వెడల్పు, మందం, అవుట్‌లైన్, కనెక్టర్ స్థానం, కాంపోనెంట్ కీప్-అవుట్‌లు మరియు చొప్పించే దిశను అటాచ్ చేయండి.
- డిఫ్యూజర్:స్పష్టమైన లేదా గడ్డకట్టిన PCని ఎంచుకోండి మరియు ప్రదర్శించడానికి మీకు నమూనా అవసరమైన ఆప్టికల్ రూపాన్ని వివరించండి.
- IP లక్ష్యం:స్టేట్ IP20 లేదా IP65, ఎవరు తుది అసెంబ్లీని నిర్వహిస్తారు మరియు ఏ పూర్తి కాన్ఫిగరేషన్ పరీక్షించబడుతుంది.
- ముగింపు టోపీలు:రద్దు, కేబుల్ నిష్క్రమణ, కనెక్టర్ లేదా పిన్ అవసరాలు, నిలుపుదల, సీలింగ్ మరియు స్ట్రెయిన్ రిలీఫ్‌ను నిర్వచించండి.
- సహనం:PCB ఫిట్, క్యాప్ ఎంగేజ్‌మెంట్, మౌంటు, పొడవు మరియు సంభోగం భాగాల కోసం క్లిష్టమైన కొలతలు గుర్తించండి.
- పరిమాణం:ప్రోటోటైప్, పైలట్ మరియు ఊహించిన ఉత్పత్తి పరిమాణాలను ఇవ్వండి, తద్వారా పబ్లిక్-మోల్డ్ మరియు కస్టమ్-మోల్డ్ మార్గాలను పోల్చవచ్చు.
- ప్యాకేజింగ్:ఉపరితల-రక్షణ అవసరాలు, బండిల్ పరిమితులు, లేబులింగ్ మరియు ఏదైనా పొడవు-సంబంధిత నిర్వహణ పరిమితులను గుర్తించండి.
- గమ్యం:డెలివరీ దేశం, నగరం లేదా పోర్ట్, ప్రాధాన్య షిప్పింగ్ నిబంధనలు మరియు ఏదైనా దిగుమతి-పత్ర అవసరాలను అందించండి.
- డాక్యుమెంటేషన్:జాబితా డ్రాయింగ్‌లు, తనిఖీ నివేదికలు, మెటీరియల్ రికార్డులు, డిక్లరేషన్‌లు, పరీక్ష సాక్ష్యం మరియు ఆమోదం కోసం అవసరమైన ధృవీకరణ-సమర్పణ పత్రాలు.
కోసం నమూనా ప్రణాళిక మరియు ఉత్పత్తి కొటేషన్‌ను అభ్యర్థించడానికి మీ డ్రాయింగ్ పునర్విమర్శతో ఆ ప్యాకేజీని పంపండి26 mm ద్విపార్శ్వ T8 LED ట్యూబ్ హౌసింగ్.
